現貨Jetson Nano RS485 CAN擴展板 內置多種保護電路 數字隔離型模塊



請認準我們的賣場

品牌:微雪
產品特性
基于 GPIO 40PIN 接口設計，方便直接插到 Jetson Nano 上
具備 CAN 功能，使用 SPI 接口的 CAN 控制器 MCP2515，搭配 SIT65HVD230DR 收發器
具備 RS485 功能，UART 控制，半雙工通訊，搭配 SP3485 收發器支持自動切換收發狀態，無需程序控制
板載 TVS (瞬態電壓抑制管)，RS485 通訊可有效抑制電路中的浪涌電壓和瞬態尖峰電壓，防雷防靜電
板載數字隔離芯片，信號隔離通信更安全、穩定性更好、抗干擾性更強
預留控制接口，方便其他控制器控制
提供完善的配套資料手冊(提供 python 例程)
產品參數
CAN控制器：MCP2515
CAN收發器：SIT65HVD230DR
485收發器：SP3485
工作電壓：3.3V
固定螺絲孔直徑：3.0mm
產品尺寸：100 × 79mm
接入 Jetson Nano

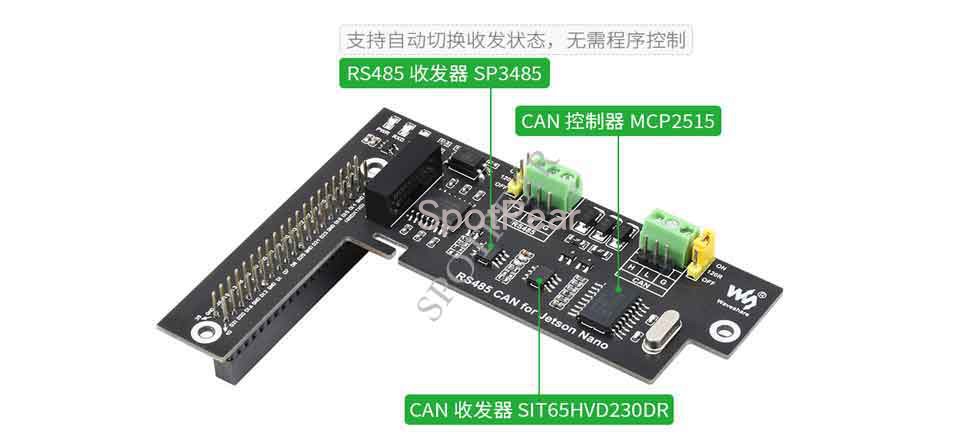

具備 CAN、RS485 功能

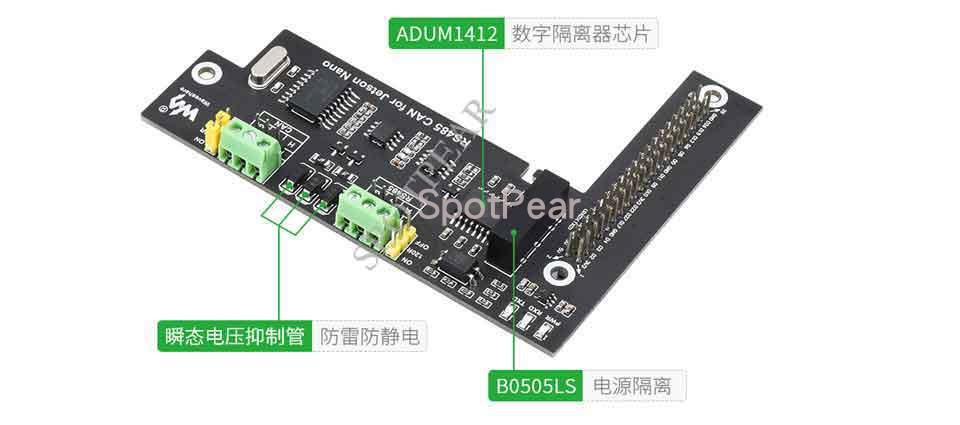

隔離電路設計 通信更安全
板載 SM24CANB 瞬態抑制二極管陣列（TVS），可有效防止靜電、浪涌電壓和瞬態尖峰電壓對產品的破壞，RS485 通訊更安全穩定
資源簡介
1.CAN 控制器
MCP2515
2.CAN 收發器
SIT65HVD230DR
3.RS485 收發器
SP3485
4.電源隔離
B0505LS
5.數字隔離器芯片
ADUM1412
6.光耦隔離芯片
PC817X3CSP9F
7.瞬態抑制二極管陣列
8.串口收發指示燈
9.電源狀態指示燈
10.電源芯片
RT9193-33
產品尺寸
配置清單
RS485 CAN for Jetson Nano × 1
螺絲包 × 1
???????
