現貨樹莓派CM4 IO底板雙千兆網口擴展板小型迷你開源路由器



請認準我們的賣場

型號:CM4-DUAL-ETH-MINI
品牌:微雪
顏色分類:CM4-DUAL-ETH-MINI
配件類型:擴展板
注意：本產品
不含
CM4核心板，如有需要請
另外購買
！
產品概述

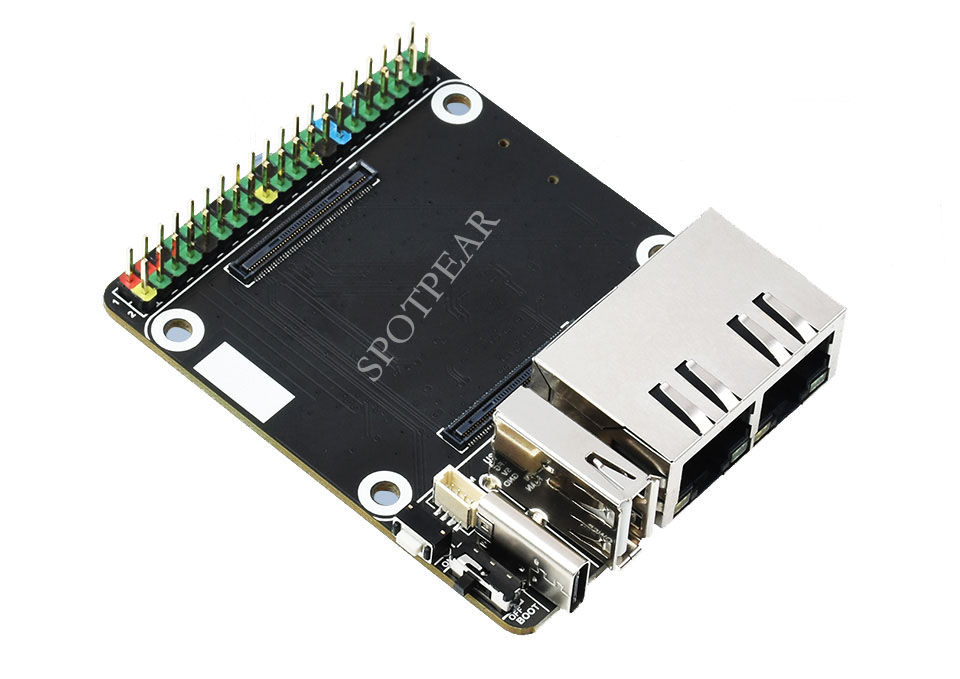

CM4-DUAL-ETH-MINI是一款可以搭配樹莓派 Compute Module 4 使用的底板，
支持5V DC Type-C接口供電，板載雙千兆網口，單路USB2.0，
配有風扇接口和標準樹莓派40Pin接口，適用于軟路由等需要多網口場景。
產品參數
CM4 卡座：適用于 Compute Module 4 的所有版本
以太網：雙千兆以太網 RJ45 接口
USB：USB 2.0 接口
連接器：Raspberry Pi 40PIN GPIO 接口
存儲：板載 Micro SD 卡插槽 (適用于不帶 eMMC 的版本)
風扇接口：四線 SH1.0 接口，可調速、可測速，5V
電源輸入：5V，Type-C 接口
尺寸：55.0 × 68.0mm
接入 CM4 主板
板載 40PIN GPIO 接口及標準的 CM4 連接器
支持接入 Compute Module 4 Lite/eMMC 系列主板
更多豐富的接口
搭載 ETH / Micro SD / USB 等實用接口
滿足開發中專屬應用的使用需求
應用示例
適用于專用功能要求的樹莓派或其他工業場合
本產品不含圖中的
CM4
，如有需要，請另行購買
資源簡介
1.40PIN GPIO 接口
方便連接各種 HAT 模塊
2.CM4 連接器
適用于 Compute Module 4 的所有版本
3.RJ45 雙千兆網口
雙路 RJ45 千兆網口，支持 10/100/1000M 網絡接入
ETHERNET 0: CM4 原生網口
ETHERNET 1: PCIe 擴展網口
4.USB 2.0 Type A 接口
支持各種 USB 設備插入
5.FAN 接口
方便接入散熱風扇，支持調速和測速
6.復位按鈕
7.BOOT 開關
ON：CM4 開機引導轉移到 USB Type C 接口上
OFF：CM4 開機引導為 eMMC 或者 Micro SD
8.Type-C 接口
5V 2.5A 供電接口，也可以作為 eMMC 燒錄接口
9.Micro SD 卡接口
用于接入帶系統的 Micro SD 卡，以啟動 Compute Module 4 Lite
10.RTL8111H
千兆網卡芯片
11.指示燈
PWR：指示樹莓派電源狀態
SYS：指示樹莓派工作狀態
12.SYSTEM 系統功能切換
EEPROM_WP：防止 EEPROM 被改寫
WiFi_DIS：WiFi 禁用，僅供帶天線的 CM4 版本使用
BT_DIS：藍牙禁用，僅供帶天線的 CM4 版本使用
??????
外形尺寸
發貨清單
CM4-DUAL-ETH-MINI × 1
