現貨樹莓派步進電機驅動板Stepper Motor HAT擴展板 B版 HR8825



請認準我們的賣場

型號:Stepper Motor HAT (B)
品牌:微雪
配件類型:擴展板
特點
基于樹莓派接口設計，適用于Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+
板載兩路HR8825電機驅動芯片，內置轉換器，方便控制，可以驅動兩個步進電機，
可通過撥碼開關選擇六種不同的步進分辨率：全步，半步，1/4步，1/8步，1/16步和1/32步
并可通過電位器調節輸出電流, 最大支持2.5A電流輸出。
板載5V穩壓芯片，輸出可達3A電流，可直接給樹莓派供電
板載多種步進電機接口，方便規格步進電機接入
產品參數
電機驅動電壓：8.2V~28V
電機驅動芯片：HR8825
最大電流：2.5A
產品尺寸：65mm × 56mm
過孔直徑：3.0mm
基于 Raspberry Pi
40PIN GPIO 接口設計
適用于 Raspberry Pi 系列主板、Jetson Nano
板載兩路 HR8825 電機驅動芯片
內置轉換器，方便控制，可以驅動兩個步進電機
支持 6 種不同的步進分辨率
可通過撥碼開關選擇：全步、半步、1/4步、1/8步、1/16 步和 1/32 步
MODE2
MODE1
MODE0
電機細分設置
0
0
0
全步
0
0
1
1/2 步
0
1
0
1/4 步
0
1
1
1/8 步
1
0
0
1/16 步
1
0
1
1/32 步
1
1
0
1/32 步
1
1
1
1/32 步
板載多種步進電機接口
方便接入不同規格的步進電機
標號
電機接口說明
VIN
8.2~28V 外部電源輸入
5V
5V 電源
GND
電源地
A1
雙極步進電機 M1 繞組 A 輸出 1 端
A2
雙極步進電機 M1 繞組 A 輸出 2 端
B1
雙極步進電機 M1 繞組 B 輸出 1 端
B2
雙極步進電機 M1 繞組 B 輸出 2 端
A3
雙極步進電機 M2 繞組 A 輸出 1 端
A4
雙極步進電機 M2 繞組 A 輸出 2 端
B3
雙極步進電機 M2 繞組 B 輸出 1 端
B4
雙極步進電機 M2 繞組 B 輸出 2 端
資源簡介

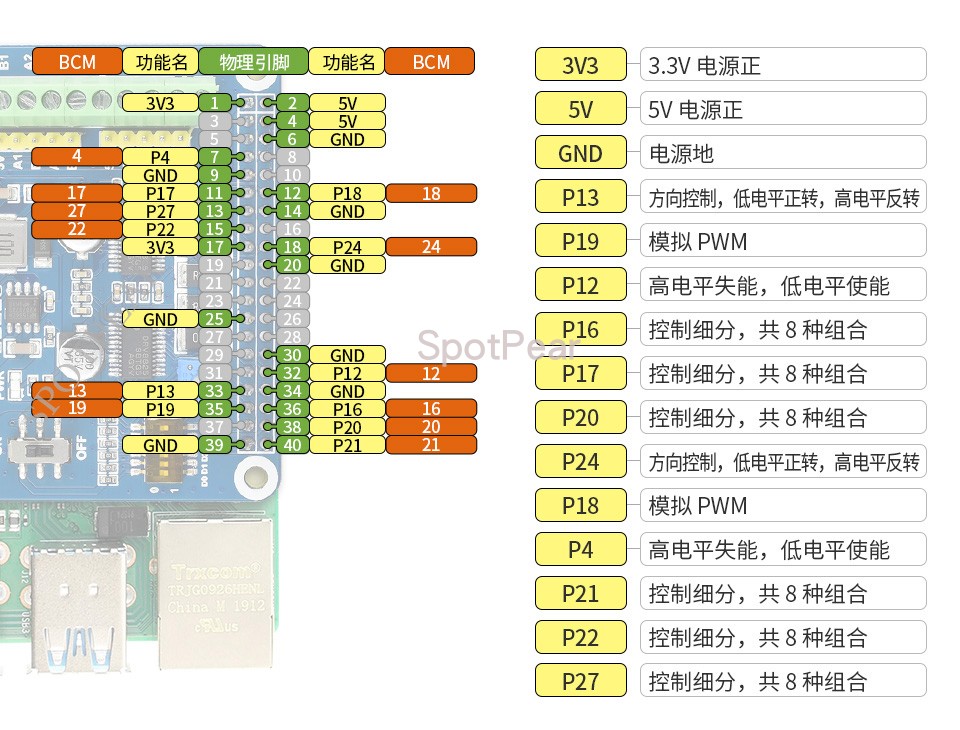

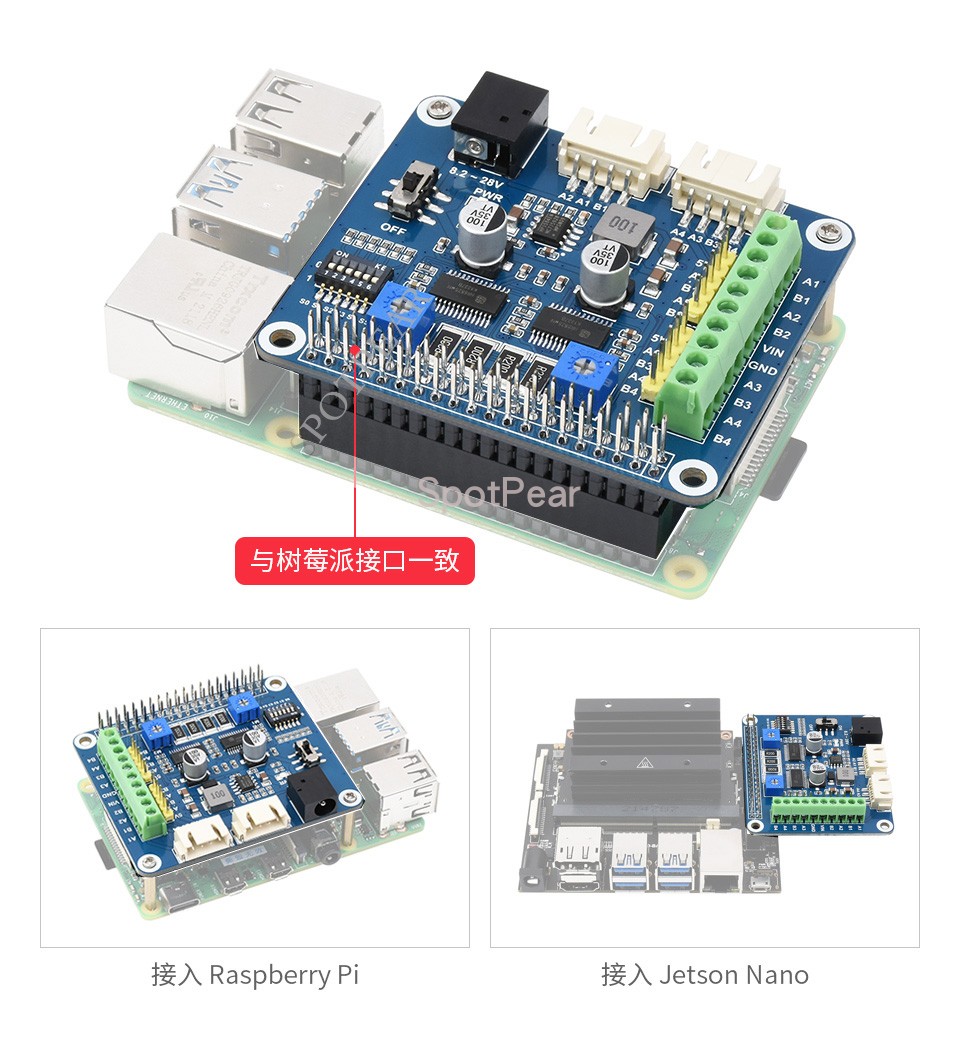

1.Raspberry Pi GPIO 接口
可接入各種 Raspberry Pi HAT
2.電機接口
三種不同規格的電機接口，方便使用
3.MP1482 電源芯片
外部供電可轉換成 5V 電壓，給樹莓派供電
4.HR8825 電機驅動芯片
可以驅動兩個步進電機
5.外部供電接口
可輸入 8.2V ~ 28V 的直流電源
6.電機電源開關
可選擇模塊是否給樹莓派供電

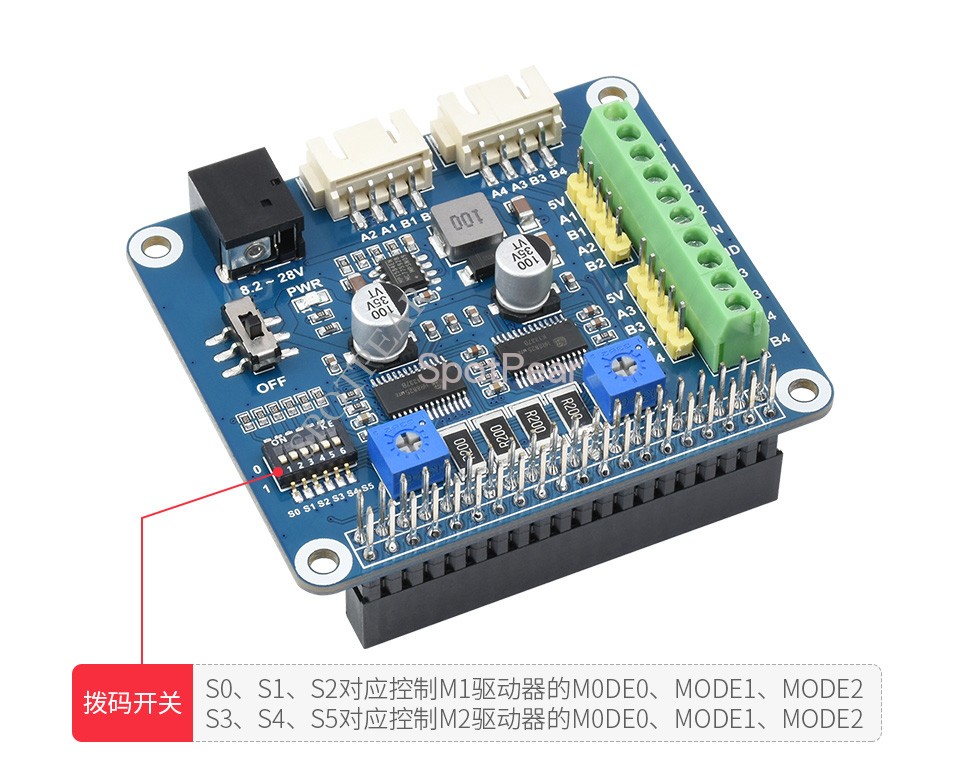

7.撥碼開關
可設置 6 種不同的步進分辨率
8.電位器
可調節電機驅動電流

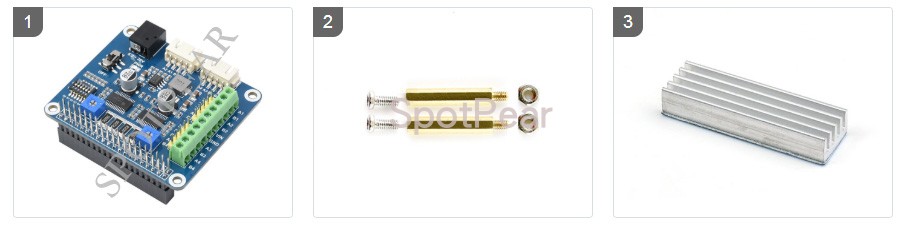

配置清單
Stepper Motor HAT (B) × 1
RPi銅柱包(2PCS套) × 1
鋁散熱片 × 1
