現貨1.9寸e-Paper電子墨水屏91段碼SPI適用于Arduino樹莓派STM32儀表



請認準我們的賣場

型號:1.9inch Segment e-Paper/Module
品牌:微雪
顏色分類:裸屏,帶模塊
配件類型:顯示屏
產品特點
無需背光，斷電可長時間保持最后一屏的顯示內容
功耗非常低，基本只在刷新時耗電
I2C 控制接口，可接入 Raspberry Pi / Arduino / STM32 等主控板
板載 MOS 電平轉換電路，可兼容 3.3V 和 5V 電平接口
提供完善的配套資料手冊(驅動板原理圖、Raspberry Pi / Arduino / STM32 等示例程序)
產品參數
尺寸： 1.9 inch
外形尺寸（裸屏）：49.35 × 32.11 × 1.13 mm
外形尺寸（驅動板）：51 × 34 mm
顯示尺寸：41.35 × 28.11 mm
工作電壓：3.3V/5V
通信接口：IIC
段碼：91段
顯示顏色：黑、白
灰度等級：2
局部刷新：0.3s
全局刷新：2s
刷新功耗：<5mW(typ.)
休眠電流：<0.01uA(接近0)
【備注】：
刷新時間：刷新時間為實驗測試數據，實際刷新時間會有誤差，以實際效果為準。全局刷新過程中會有閃爍效果，這個是正常現象
功耗：功耗數據為實驗測試數據，實際功耗由于驅動板的存在和實際使用情況的不同，會有一定誤差，以實際效果為準

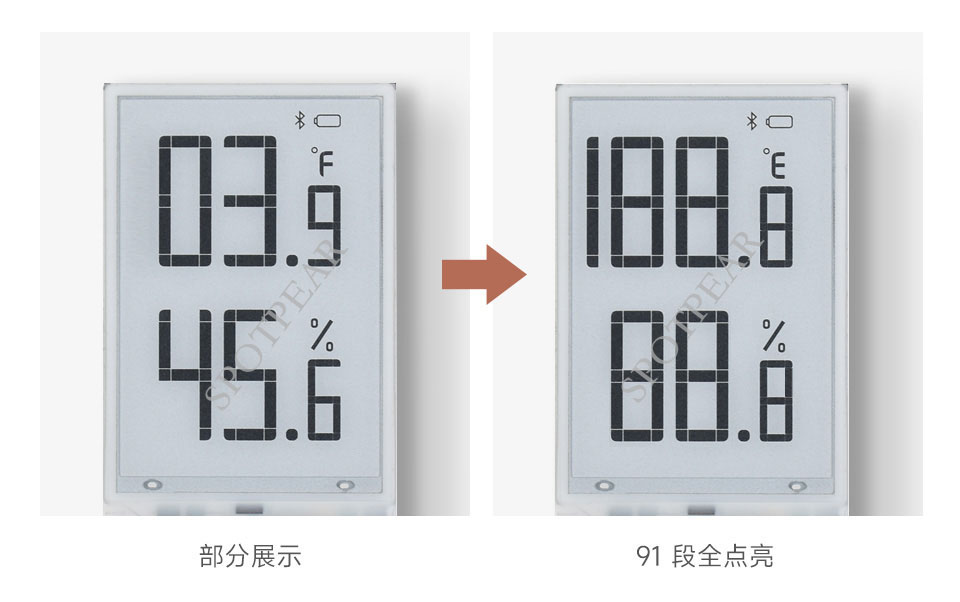

91 段全點亮展示
電子墨水屏的優勢
電子墨水屏采用“微膠囊電泳顯示”技術進行圖像的顯示，其工作原理是懸浮在液體中的帶電納米粒子受到電場的作用而產生遷移，在環境光下通過反射形成接近于傳統印刷紙張的顯示效果。電子墨水屏能夠在燈光、自然光等環境光下清晰地顯示畫面，無需背光，可視角度幾乎達到 180°。因其媲美傳統紙張的顯示效果，常被用于閱讀器之類的應用。
I2C 控制接口
可接入 Raspberry Pi / Arduino / STM32 等主控板
VCC
3.3V / 5V
GND
GND
SDA
I2C 通信數據引腳
SCL
I2C 通信時鐘引腳
RST
外部復位引腳（低電平復位）
BUSY
忙狀態輸出引腳（高電平表示忙）
應用場景
適用于溫濕度儀表、加濕器、電量儀表等

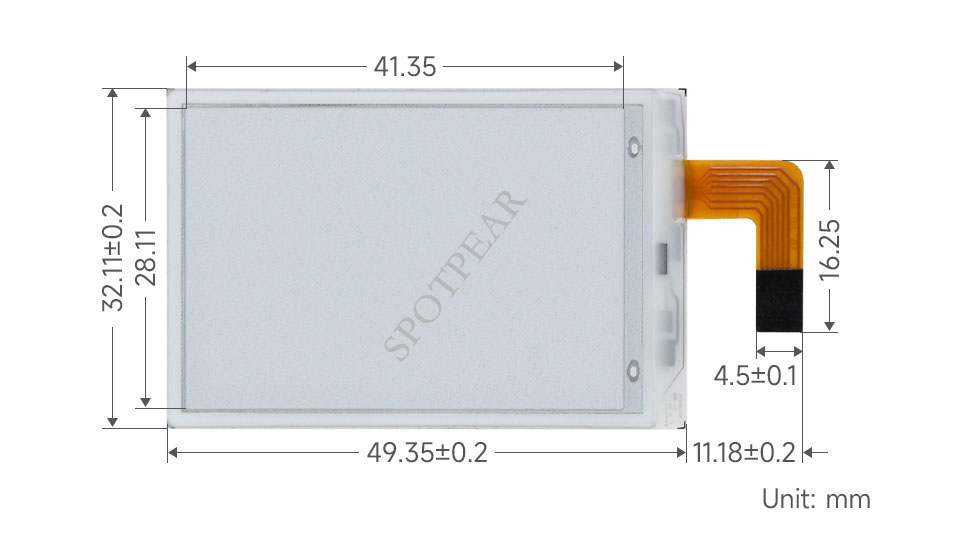

產品尺寸
配置清單
不帶模塊：

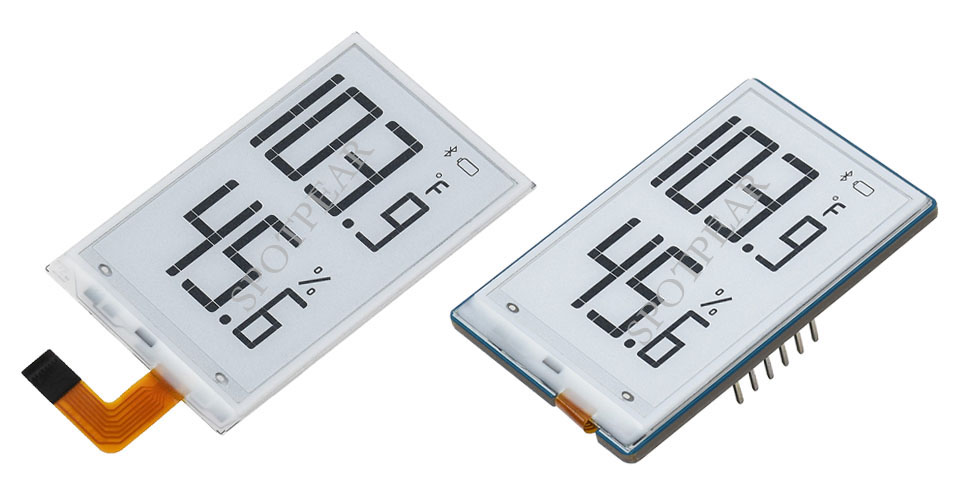

1.9inch Segment e-Paper × 1
帶模塊：
1.9inch Segment e-Paper Module × 1
6PIN 連接線 × 1
