現貨1.51寸透明OLED顯示屏SPI/I2C適用于Arduino 樹莓派 STM32



請認準我們的賣場

品牌:微雪
產品特點
? OLED 透明屏幕，全視角
? 采用四線 SPI 和 I2C 兩種接口，兼容性好，傳輸速度高
? 提供完善的配套資料手冊 (Raspberry Pi / Arduino / STM32 等示例程序)
產品參數
工作電壓： 5V/3.3V
通信接口： SPI/I2C
控制芯片： SSD1309
分辨率： 128 × 64
顯示尺寸： 35.05 × 15.32(mm)
像素大小： 0.254 × 0.254(mm)
主板尺寸： 41 × 22.5(mm)
顯示顏色： 淺藍色
* 排線側有塊非透明白色區域，但可顯示
SPI 和 I2C 控制接口切換
可接入 Raspberry Pi / Arduino / STM32 等主控板
VCC
電源正 (3.3V / 5V 電源輸入)
GND
電源地
DIN
SPI / I2C 數據輸入
CLK
SPI / I2C 時鐘信號輸入
CS
片選，低電平有效
DC
數據/命令，低電平表示命令，高電平表示數據
RST
復位，低電平有效
硬件連接

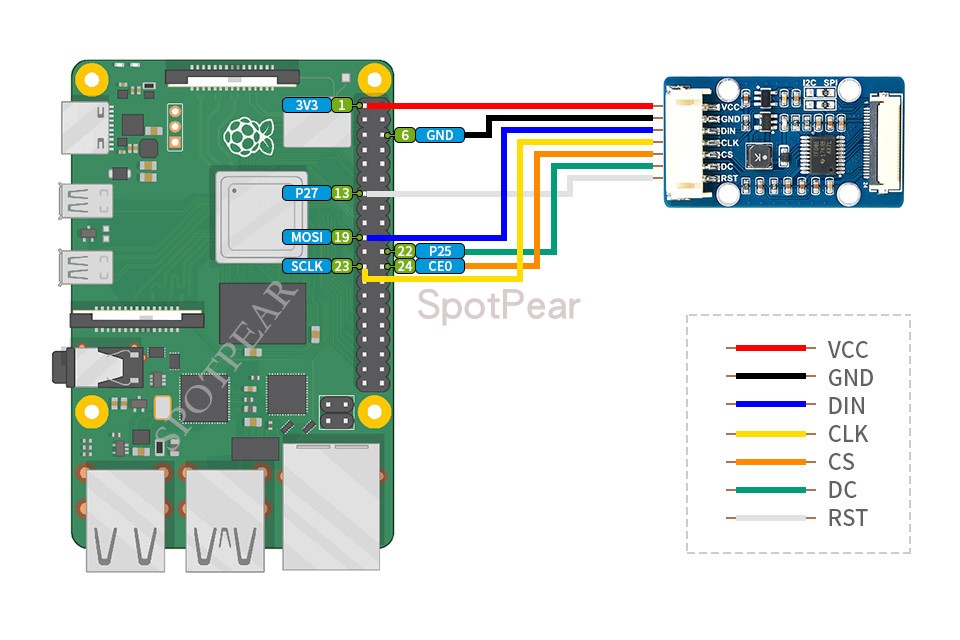

接入 Raspberry Pi 主板

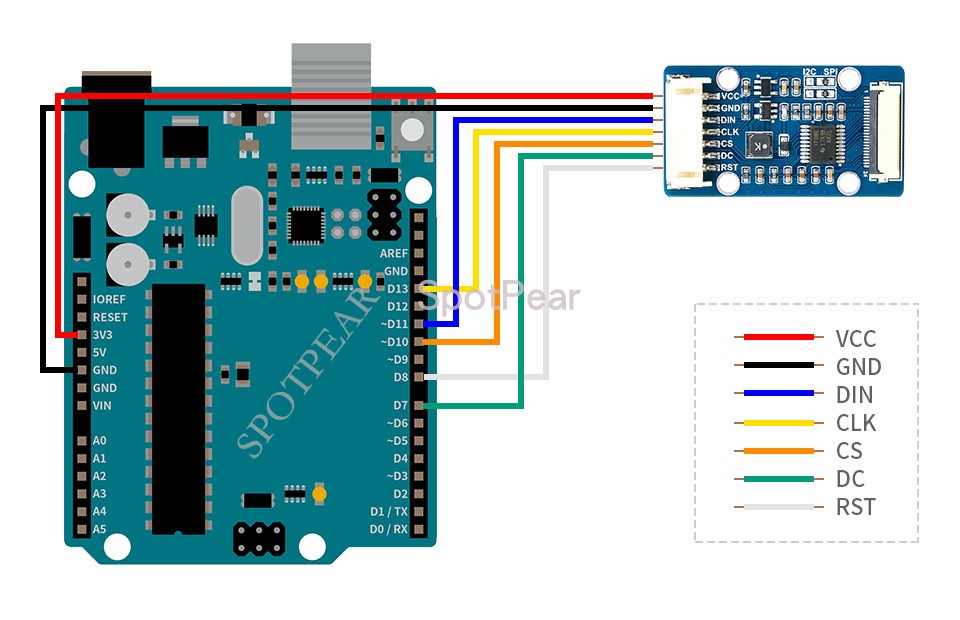

接入 Arduino 主板
使用示例

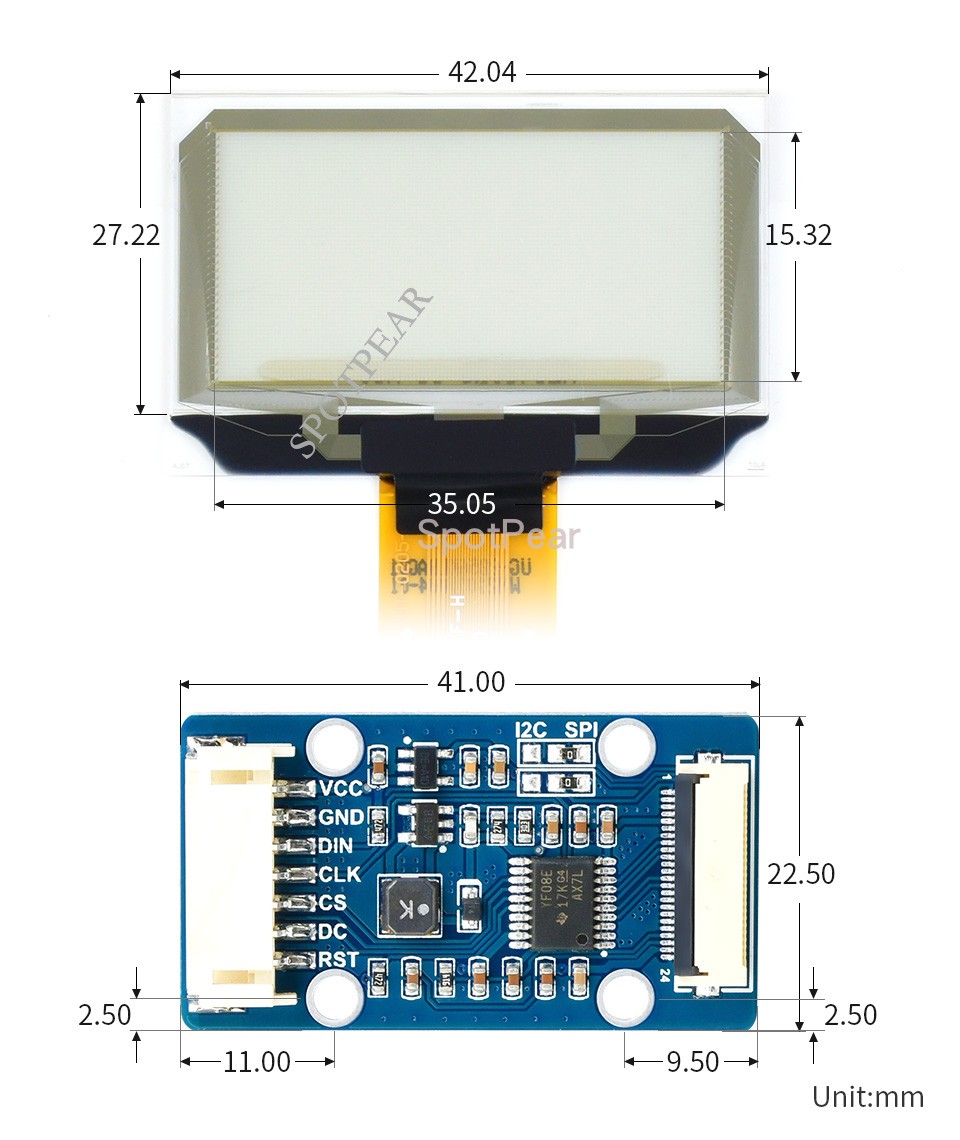

產品尺寸
配置清單
1.51inch Transparent OLED × 1
PH2.0 7PIN連接線 × 1
螺絲包 × 1
