現貨3寸e-Paper電子墨水屏SPI適用于Arduino樹莓派STM32



請認準我們的賣場

型號:3inch e-Paper / Module (G)
品牌:微雪
顏色分類:裸屏（不帶模塊）,帶模塊
配件類型:顯示屏
產品特點
無需背光，斷電可長時間保持最后一屏的顯示內容
功耗非常低，基本只在刷新時耗電
提供完善的配套資料手冊(驅動板原理圖、Raspberry Pi / Arduino / STM32 等示例程序)

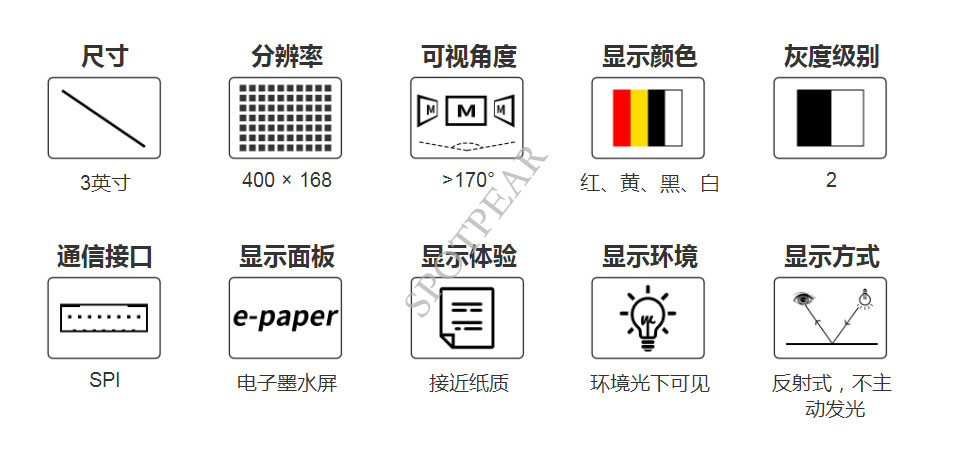

產品參數
工作電壓：3.3 V
通信接口：3-wire SPI、4-wire SPI
外形尺寸：86.4 × 39.2 × 0.85 mm
顯示尺寸：70.4 × 29.568 mm
點距：0.176 × 0.176 mm
分辨率：400 × 168 pixels
顯示顏色：紅、黃、黑、白
灰度等級：2
全局刷新：12 s
刷新功耗：< 60 mW(typ.)
休眠電流：< 0.01 uA(接近0)
可視角度：> 170°

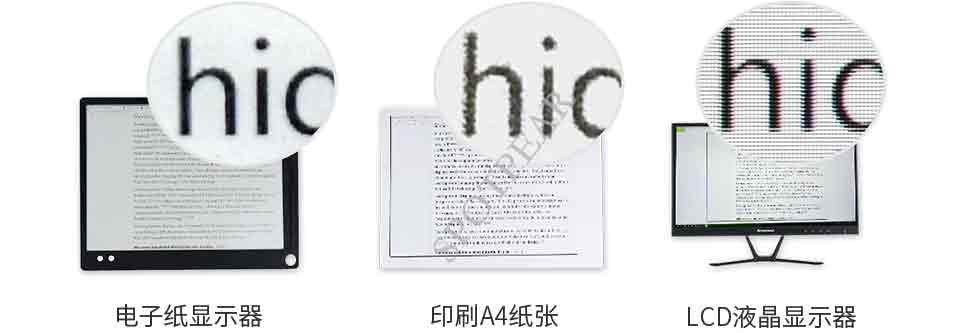

電子墨水屏的優勢
電子墨水屏采用“微膠囊電泳顯示”技術進行圖像的顯示，其工作原理是懸浮在液體中的帶電納米粒子受到電場的作用而產生遷移，在環境光下通過反射形成接近于傳統印刷紙張的顯示效果。電子墨水屏能夠在燈光、自然光等環境光下清晰地顯示畫面，無需背光，可視角度幾乎達到 180°。因其媲美傳統紙張的顯示效果，常被用于閱讀器之類的應用。
SPI 控制接口
可接入 Raspberry Pi / Arduino / STM32 等主控板
VCC
3.3V / 5V
GND
GND
DIN
SPI 通信 MOSI 引腳
SCLK
SPI 通信 SCK 引腳
CS
SPI 片選引腳（低電平有效）
DC
數據/命令控制引腳（高電平表示數據，低電平表示命令）
RST
外部復位引腳（低電平復位）
BUSY
忙狀態輸出引腳
板載電平轉換芯片
可兼容 3.3V 和 5V 單片機接口
應用場景
適用于商城物價標簽、資產設備標簽、 電子貨架標簽、會議名牌等
產品尺寸
配置清單

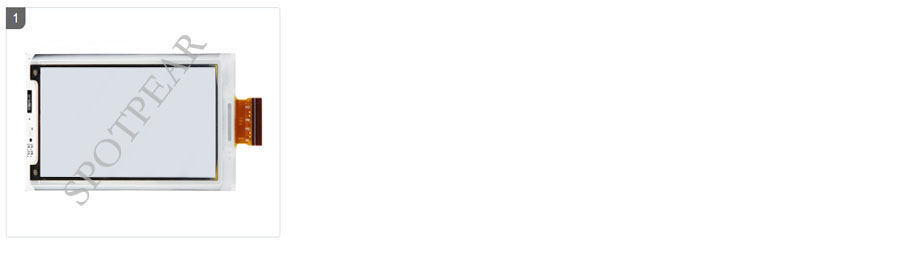

選擇一：不帶模塊
3inch e-Paper (G) × 1
選擇二：帶模塊
1.3inch e-Paper Module (G) × 1
2.PH2.0 8PIN連接線 20cm × 1
