現貨樹莓派CM4 PCI-E轉SATA3.0擴展板四路6Gbps高速PCIe



請認準我們的賣場

型號:PCIe-TO-SATA-4P
品牌:微雪
配件類型:擴展板
產品介紹

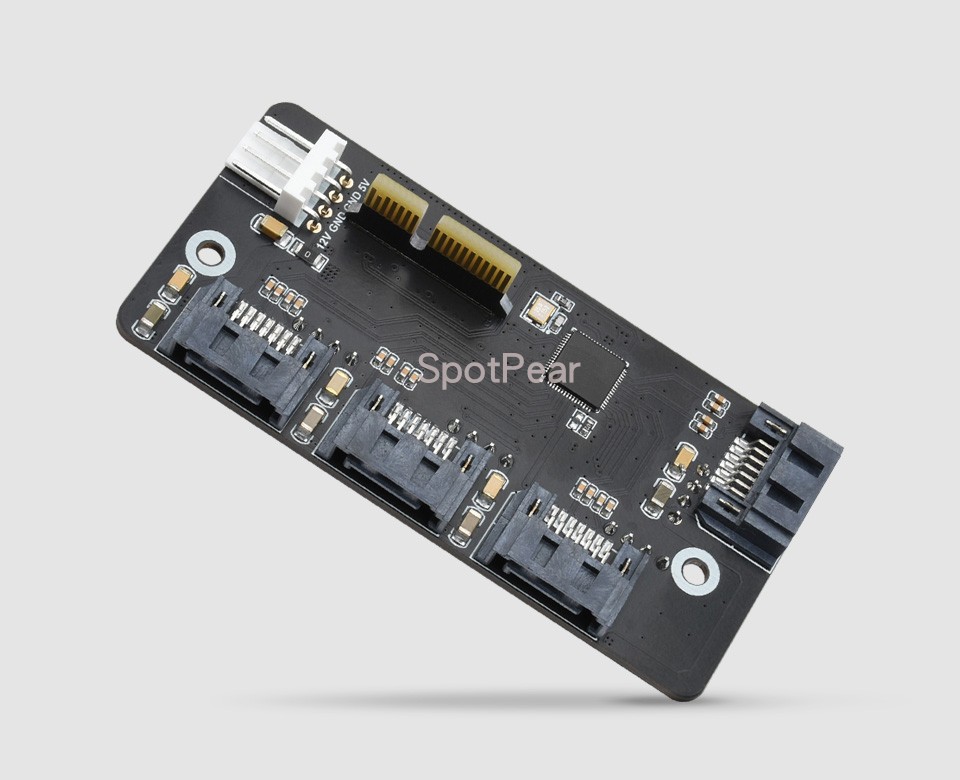

PCIe 轉 4 路 SATA 擴展卡，支持PCIe Gen3 x1 ,單路最大速度為6Gbps
板載 SATA 主機控制器 (AHCI)，是一款低延遲、低成本和低功耗的 AHCI 控制器。具有上游 PCle Gen3 x1 和下游搭載級聯端口倍增器的四個 SATA 3.0 (即 SATA Gen3 ) 端口。可用于建立高速 IO 系統，包括服務器、大容量系統存儲或監控平臺。
特點
支持單通道 PCI Express
支持 L0s / L1 / L23 / L3 四種省電狀態
支持 L1 子狀態深度省電模式
支持 SRIS、AER、LTR
支持 SATA LED
支持 全速命令隊列（NCQ） 和 AHCI SPEC 1.4
四個 SATA3.0 (6Gbps) 端口
支持的基于端口倍增器命令的交換
支持 SATA 部分 / 休眠電源管理狀態
不支持直接接入 PC 主板
支持 5V 和 12V SATA 硬盤（2.5英寸和3.5英寸硬盤），不支持 M.2 接口
適配主板簡介
快速接入 CM4 官方擴展板效果
快速接入 CM4 物聯網工控主板效果
本產品不包含?CM4 官方擴展板?及?CM4 物聯網工控主板
如有需要，請另行購買
PCIe 轉四路高速 SATA3.0
符合 SATA3.0 (SATA Gen3) 標準，每路接口均可達 6Gbps
請注意，模塊是 PCIe Gen3，樹莓派 CM4 是 PCIe Gen 2
極限速度是 5Gbps
速度測試
* 以上數據來自微雪實驗室，數據僅供參考
支持 PCIe 接口額外供電
支持 PCIe 接口供電的同時提供額外的電源插座
支持 5V/12V 供電
支持向外供電
支持 5V 和 12V SATA 硬盤，不支持 M.2 接口
高性能主控芯片
搭載華碩子公司祥碩 ASMedia ASM1064 芯片
傳輸穩定高速

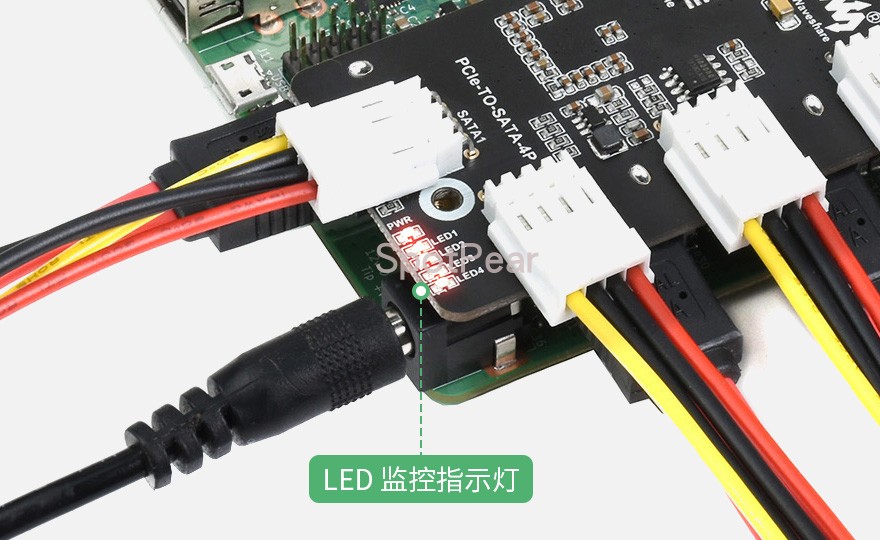

LED 監控指示燈
插入硬盤長亮，讀寫數據閃爍
產品尺寸
配置清單
PCIe-TO-SATA-4P × 1
SATA 轉接線× 4
螺絲包 × 1
