現貨1.9寸SPI接口IPS顯示屏170×320適用于Arduino/STM32/樹莓派



請認準我們的賣場

品牌:微雪
產品特點
? 170 × 320 分辨率，262K 彩色，能清晰地顯示彩色圖片
? 使用 SPI 控制，確保不會占用太多接口引腳資源，可接入 Raspberry Pi / Arduino / STM32 等主控板
? 提供完善的配套資料手冊 (Raspberry Pi / Arduino / STM32 等示例程序)
產品參數
工作電壓： 3.3V/5V
（請保證供電電壓和邏輯電壓一致，否則會導致無法正常工作)
通信接口：4-wire SPI
屏幕類型：IPS
控制芯片：ST7789V2
分辨率：170(H)RGB × 320(V)
顯示尺寸：22.70 × 42.72mm
像素間距：0.1335 × 0.1335mm
產品尺寸：27.3 × 51.2mm

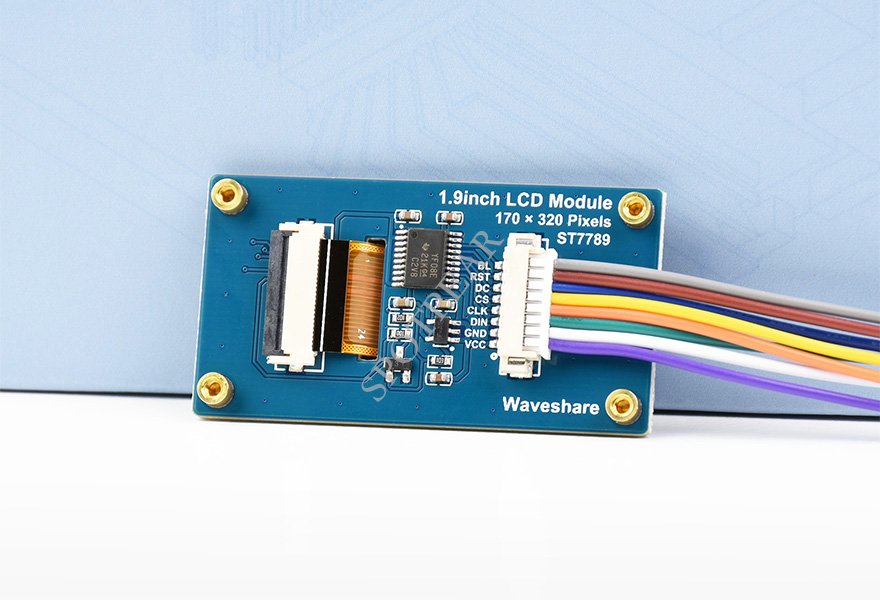

板載電平轉換芯片
兼容 3.3V / 5V 電源輸入
SPI 控制接口
可接入 Raspberry Pi / Arduino / STM32 等主控板
BL
背光
RST
復位，低電平有效
DC
數據/命令，低電平表示命令，高電平表示數據
CS
片選，低電平有效
CLK
SPI 時鐘信號輸入
DIN
SPI 數據輸入
GND
電源地
VCC
電源正 (3.3V / 5V 電源輸入)
硬件連接
接入 Raspberry Pi 主板
接入 Arduino 主板

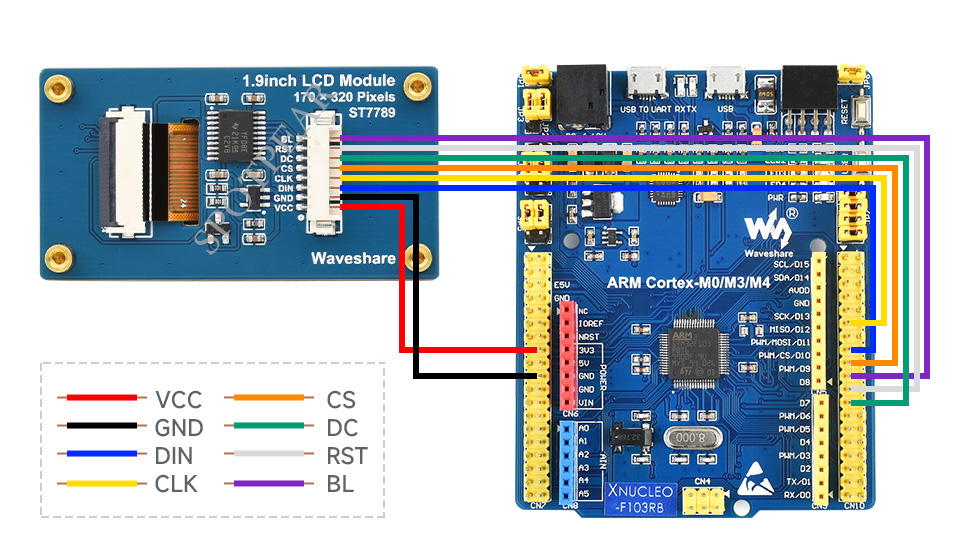

接入 STM32 主板
使用示例
產品展示
產品尺寸

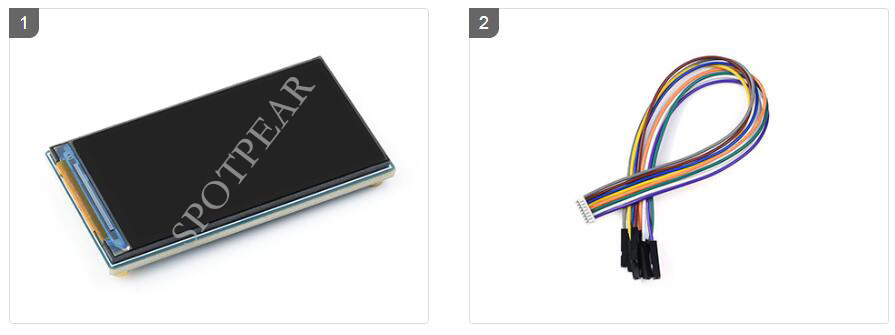

發貨清單
1.9inch LCD Module × 1
GH1.25 8PIN 連接線 20cm × 1
