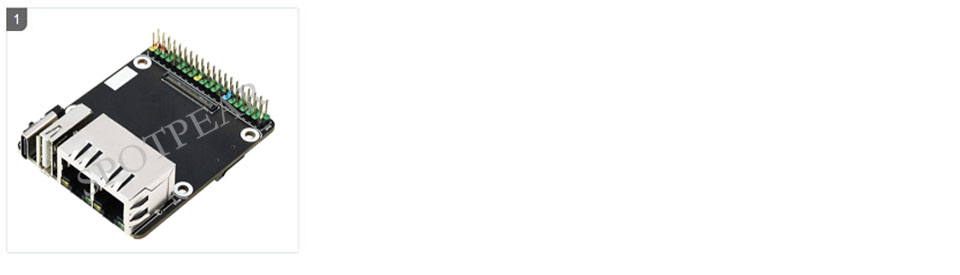

現貨樹莓派CM4雙千兆以太網RJ45接口擴展板 迷你主機 帶金屬外殼



請認準我們的賣場

型號:CM4-DUAL-ETH-MINI
品牌:微雪
顏色分類:單獨擴展板,整機套餐
配件類型:擴展板
產品參數
CM4 卡座：適用于 Compute Module 4 的所有版本
以太網：雙千兆以太網 RJ45 接口
USB：USB 2.0 接口
連接器：Raspberry Pi 40PIN GPIO 接口
存儲：板載 Micro SD 卡插槽 (適用于不帶 eMMC 的版本)
風扇接口：四線 SH1.0 接口，可調速、可測速，5V
電源輸入：5V，Type-C 接口
尺寸：55.0 × 68.0mm
版本選擇
(詳細配置，請參考配置清單說明)
可加裝黑色金屬外殼
外殼能為擴展板添加保護，更有散熱風扇能高效散熱
圖片僅供展示，產品不包含?CM4
更多豐富的接口
細致的孔位設計
確保每個接口都能高度貼合主板
接口處標注有清晰絲印，方便查看
磁吸蓋板設計
蓋板采用可拆卸磁吸方案，配合定位柱實現自動復位功能

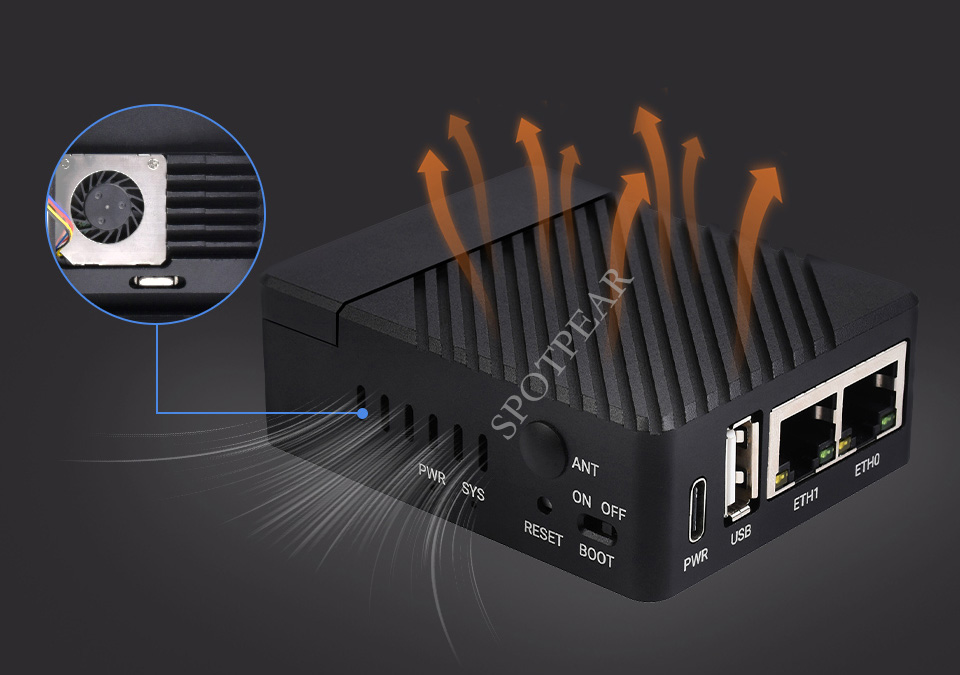

散熱設計
外殼整體金屬材質可大面積導熱散熱
內置可調速風扇配合內部散熱鰭片散熱更高效
應用示例
適用于專用功能要求的樹莓派或其他應用場景
組裝說明

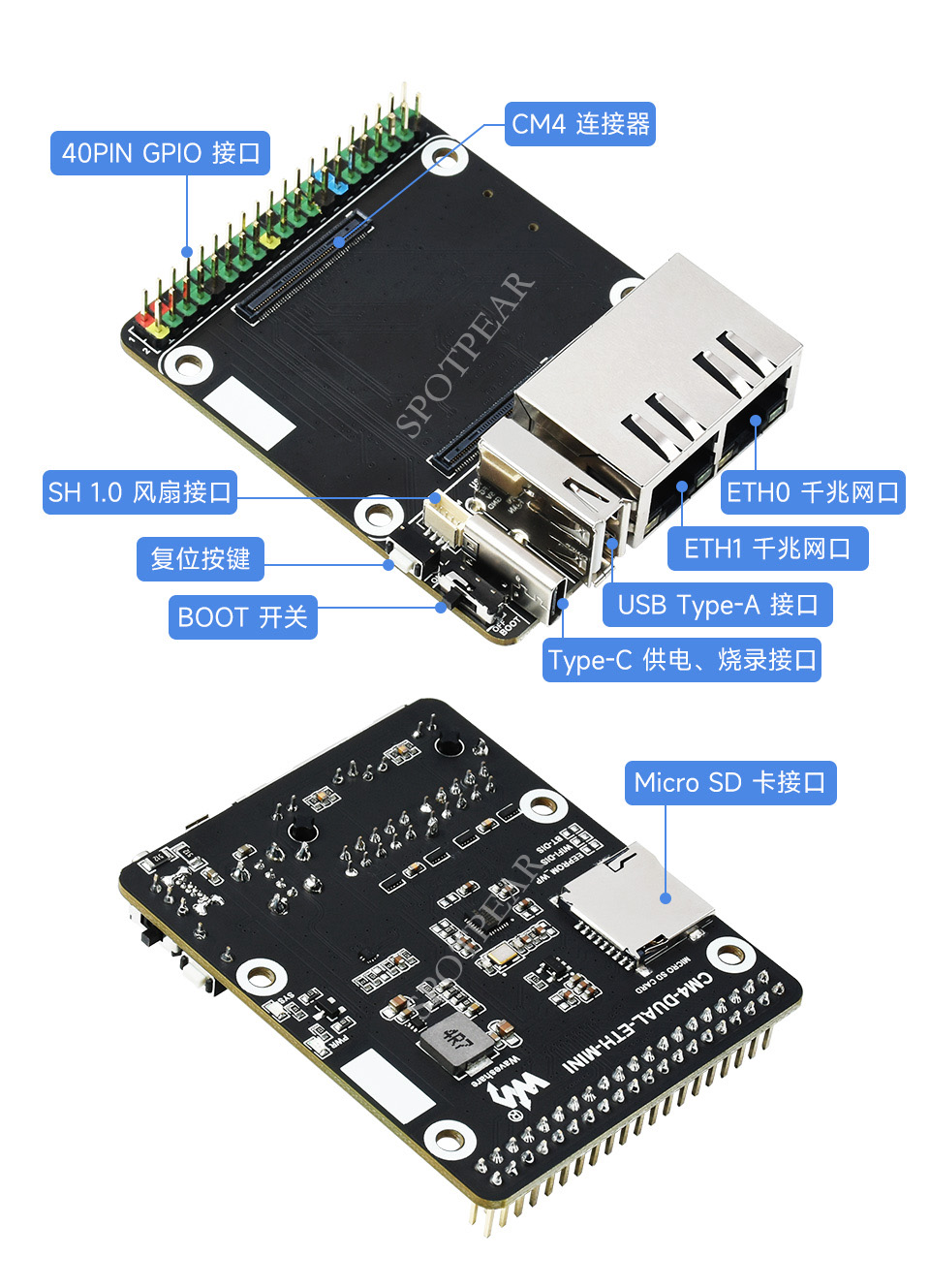

資源簡介
1.40PIN GPIO 接口
方便連接各種 HAT 模塊
2.CM4 連接器
適用于 Compute Module 4 的所有版本
3.RJ45 雙千兆網口
雙路 RJ45 千兆網口，支持 10/100/1000M 網絡接入
ETHERNET 0: CM4 原生網口
ETHERNET 1: PCIe 擴展網口
4.USB 2.0 Type A 接口
支持各種 USB 設備插入
5.FAN 接口
方便接入散熱風扇，支持調速和測速
6.復位按鈕
7.BOOT 開關
ON：CM4 開機引導轉移到 USB Type C 接口上
OFF：CM4 開機引導為 eMMC 或者 Micro SD
8.Type-C 接口
5V 2.5A 供電接口，也可以作為 eMMC 燒錄接口
9.Micro SD 卡接口
用于接入帶系統的 Micro SD 卡，以啟動 Compute Module 4 Lite
10.RTL8111H
千兆網卡芯片
11.指示燈
PWR：指示樹莓派電源狀態
SYS：指示樹莓派工作狀態
12.SYSTEM 系統功能切換
EEPROM_WP：防止 EEPROM 被改寫
WiFi_DIS：WiFi 禁用，僅供帶天線的 CM4 版本使用
BT_DIS：藍牙禁用，僅供帶天線的 CM4 版本使用

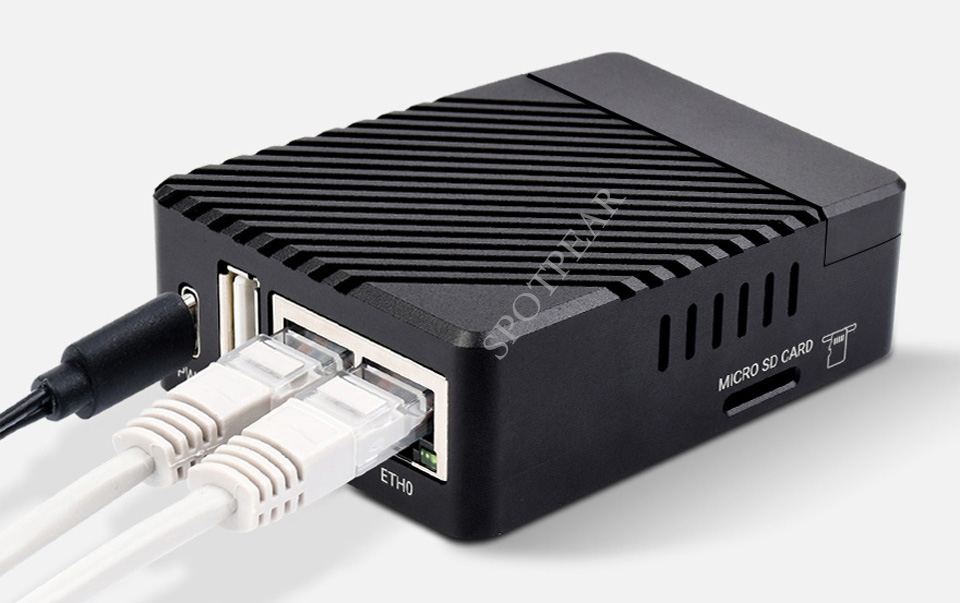

產品展示

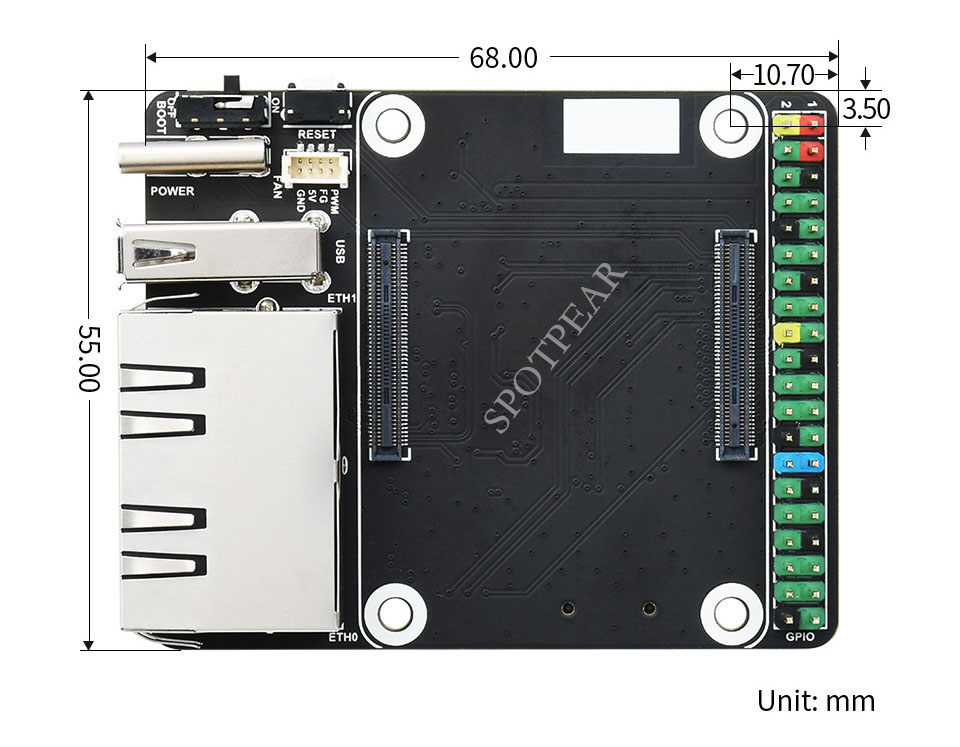

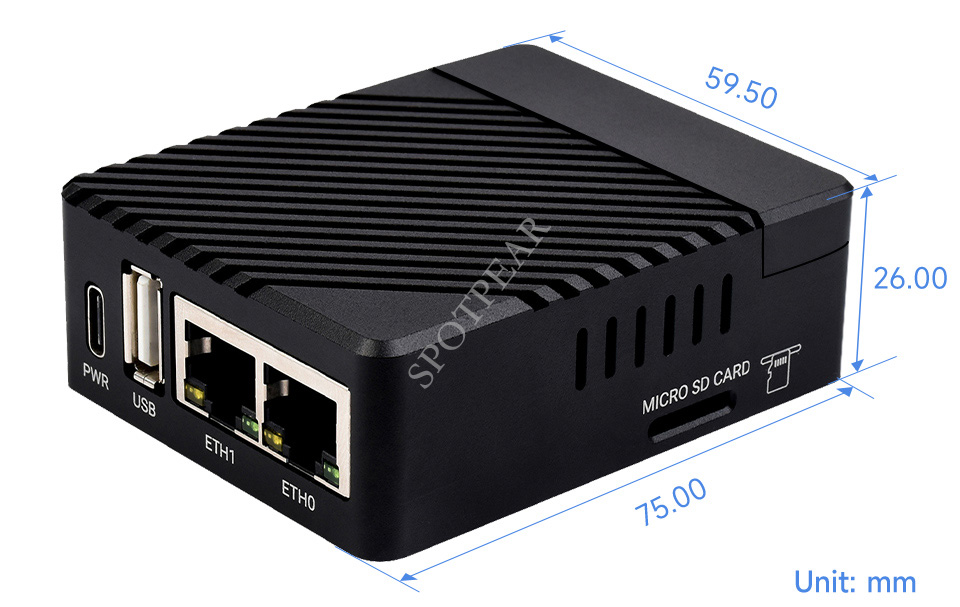

外形尺寸
單獨擴展板
CM4-DUAL-ETH-MINI × 1
整機套餐(擴展板+外殼+電源)
1. CM4-DUAL-ETH-MINI-BOX × 1
2. 5V 3A Type C 美規電源 × 1
3. 螺絲刀 × 1
4. 硅膠散熱貼 2PCS × 1
5. 黑色防滑膠粒 4PCS × 1
