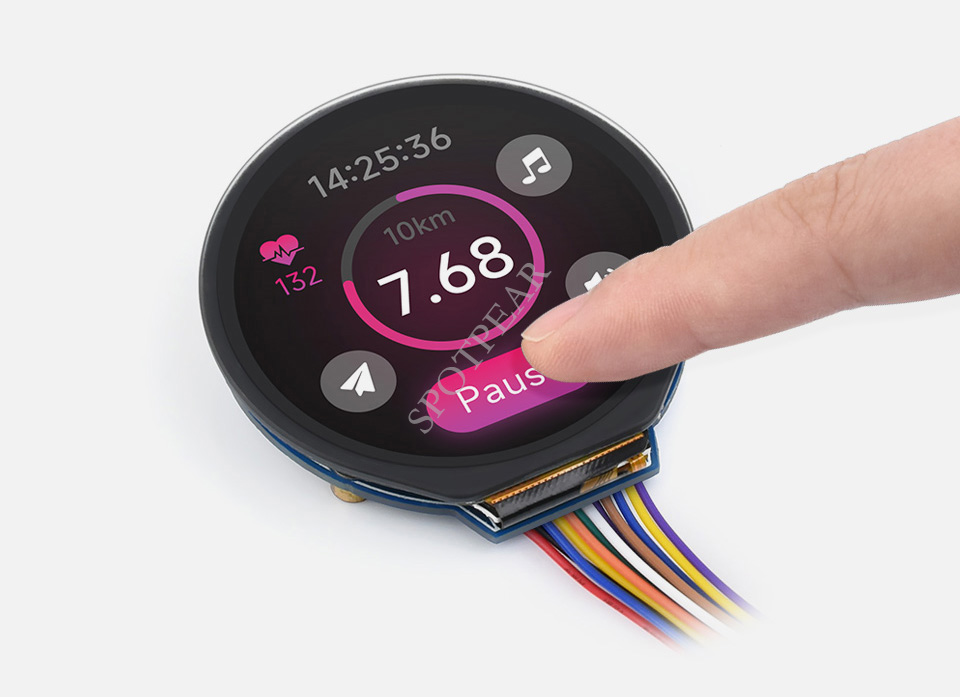

現貨1.28寸圓形LCD觸摸顯示屏適用于Arduino,STM32,樹莓派,Pico



請認準我們的賣場

品牌:微雪
產品特性
240 × 240 分辨率，65K 彩色，能清晰地顯示彩色圖片
觸摸屏透過率高，響應快，壽命長
內置 GC9A01 驅動芯片和 CST816S 電容觸控芯片，分別使用 SPI 和 I2C 接口通信，確保不會占用太多接口引腳資源，可接入 Raspberry Pi / Pico / Arduino / STM32 等主控板
提供完善的配套資料手冊 (Raspberry Pi / Pico / Arduino / STM32 等示例程序)

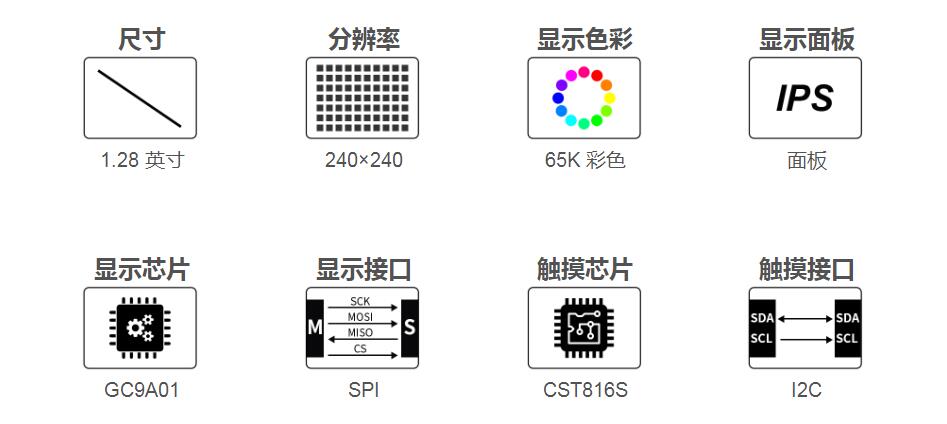

產品特性
工作電壓：3.3V / 5V
分辨率：240 × 240pixels
LCD 控制芯片：GC9A01
顯示接口：4-wire SPI
觸摸控制芯片：CST816S
觸摸接口：I2C
顯示面板：IPS
觸摸類型：電容感應式
顯示尺寸：Φ32.4mm
像素大小：0.135 × 0.135mm
產品尺寸：39.89 × 38.50mm Φ38.50mm
小巧面板，觸摸更多可能
適用于各種智能設備開發，可實現人機交互功能
控制接口
可接入 Raspberry Pi/Pico/Arduino/STM32 等主控板
VCC
電源正 (3.3V / 5V 電源輸入)
GND
電源地
MISO
SPI 通信 MISO 引腳
MOSI
SPI 通信 MOSI 引腳
SCLK
SP I通信 CLK引腳
LCS_CS
LCD 的片選引腳，低電平有效
LCS_DC
LCD 的數據/命令引腳，低電平表示命令，
高電平表示數據
LCS_RST
LCD 的復位引腳，低電平有效
LCS_BL
LCD 的背光引腳
TP_SDA
TP 的數據引腳
TP_SCL
TP 的時鐘引腳
TP_INT
TP 的中斷引腳
TP_RST
TP 的復位引腳，低電平有效
引腳接線對照說明
使用示例

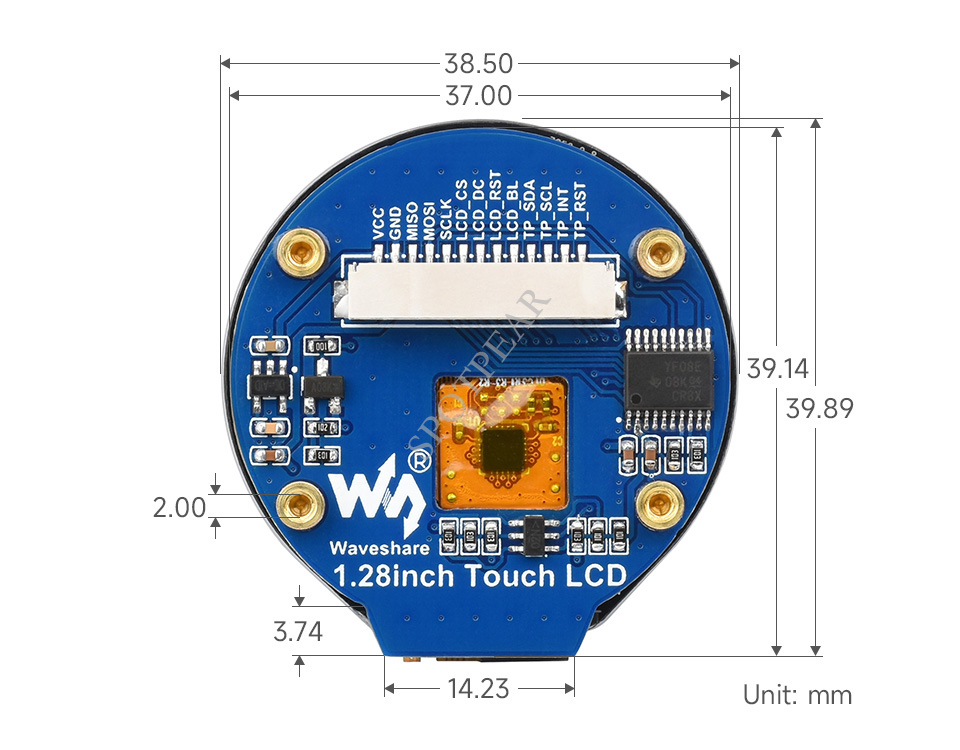

產品尺寸
發貨清單
1. 1.28inch Touch LCD × 1
2. GH1.25 13PIN 連接線(帶鎖扣) × 1
