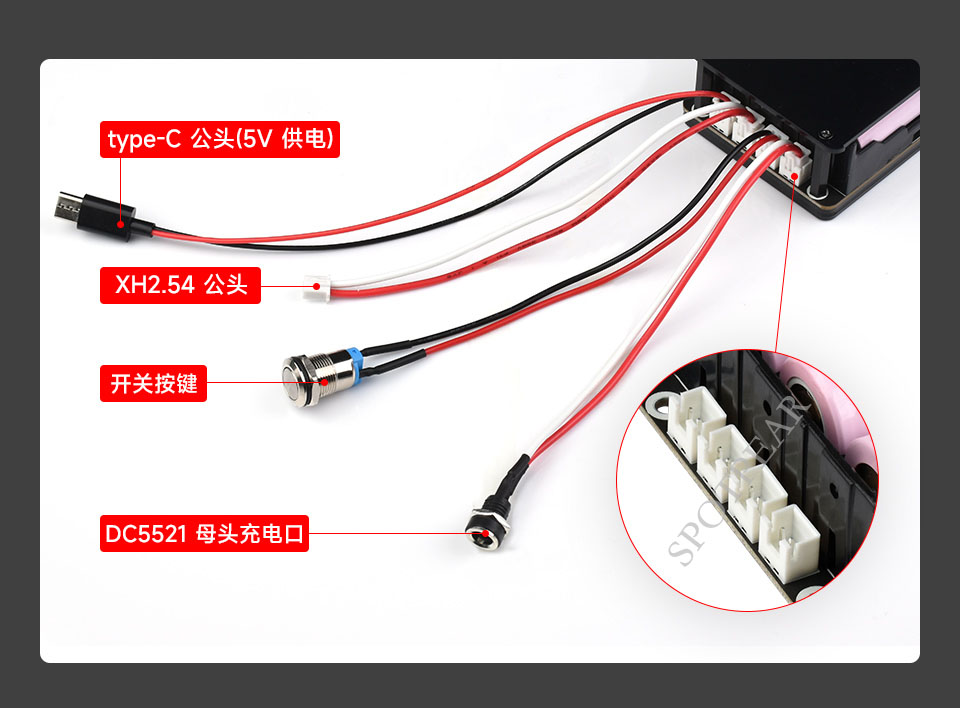

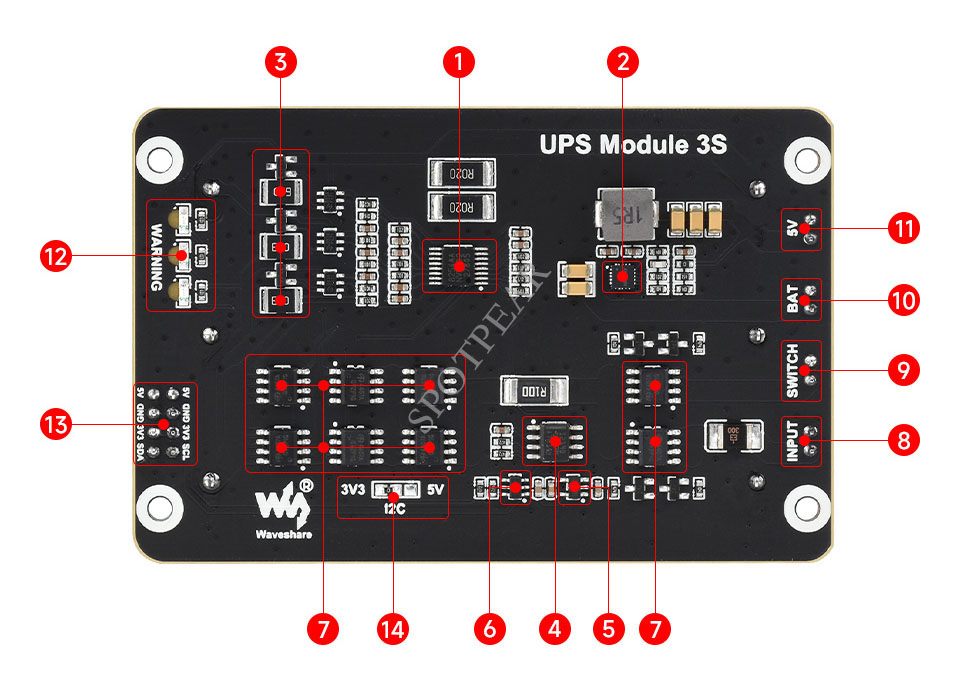

型號:UPS Module 3S品牌:微雪配件類型:擴展板特點各種接口通過線材引出，方便集成到小車設計，工控設備中。可通過 I2C 接口通信，測量電池電壓、電流和功率等參數，實時檢測模塊工作狀態。板載電池保護電路，防過充、防過放、防過流、防短路和防反接，均衡充電，工作穩定更安全。板載 5V 穩壓芯片，可達 5A 連續輸出電流，能給樹莓派或 Jetson Nano 提供充足的電源。板載警示指示燈，方便查看電池是否接反。提供完善的配套資料手冊。產品參數輸出電壓：電池電壓;5V 5A;3.3V 300mA充電電源：12.6V 2A控制接口：I2C電池規格：2600mAh 18650 鋰電池 × 3 (串聯)產品尺寸：60mm × 93mm通孔直徑：3.0mm* 3S 代表此路電源由 3 節串聯的 18650 鋰電池輸出范圍約為 9V~12.6V支持同時充電和放電不間斷供電接入外部電源，會同時給系統供電和鋰電池充電斷開外部電源，會自動切換成鋰電池供電，不會影響系統正常運行實時檢測模塊工作狀態可通過 I2C 接口通信，測量電池電壓、電流、功率和剩余電量等參數圖片僅供展示，本產品不含圖中的樹莓派 4B安全穩定的電路設計板載電池保護電路，防過充、防過放、防過流、防短路和防反接均衡充電，工作穩定更安全各種接口可通過線材引出方便集成到小車設計或工控設備中大容量電池，續航更持久板載警示指示燈，方便查看電池是否接反接口定義資源簡介1.S-8254AA鋰電池保護芯片2.SY82865V 電源穩壓芯片3.HY2213均衡充電芯片4.INA219電壓電流監測芯片5.RT91933.3V 電源穩壓芯片6.NDC7002N電平轉換芯片7.AO4407A電池保護 MOS 管8.充電接口12.6V 2A 充電9.開關接口10.電池輸出11.5V 電源輸出12.電池反接警示燈13.多功能擴展接口14.I2C 電平轉換3.3V (默認) / 5V簡易安裝產品展示產品尺寸鋰電池使用注意事項鋰聚合物和鋰離子電池很不穩定。如果充電或使用不當，可能會導致火災，人身傷害和財產損失對電池組充電和放電時，電池極性切勿連接錯誤。請勿選用其他劣質的充電器或充電板對鋰電池進行充電請勿使用舊電池，或混用舊電池和新電池，避免其他品牌的電池如需另購鋰電池產品，須確保電池參數與鋰電池擴展板兼容，推薦選擇正規的電池廠家，并需要自行老化測試確保鋰電池能夠穩定安全工作鋰電池具有循環壽命，請在達到使用壽命或在使用兩年時（以先到者為準），用新電池更換舊電池請妥善放置電池類產品，遠離易燃易爆類物品，遠離兒童，避免因保管不慎，引發安全事故發貨清單1.UPS Module 3S × 12.18650 電池 3PCS × 13.黑色亞克力保護板 × 14.XH2.54 公頭 12mm 高頭自鎖開關 約 15cm × 15.XH2.54 公頭 轉 DC5521 母頭 約 15cm × 16.XH2.54 雙公頭連接線 約 15cm × 17.XH2.54 公頭 轉 Type-C 連接線 約 20cm × 18.螺絲包 × 19.12.6V 2A 電源 × 1
