請認準我們的賣場

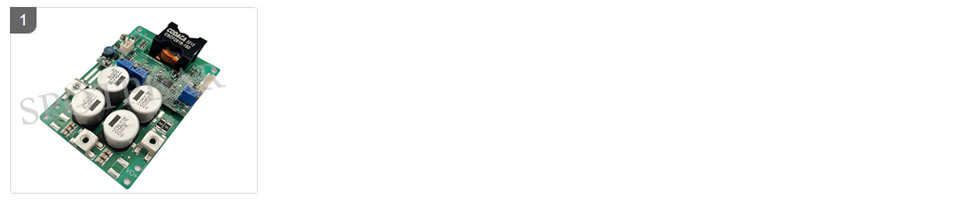

品牌:spotpear/斑梨電子顏色分類:單獨電源板,電源板+散熱器【申明】[]不懂基本技術知識和基本動手能力的慎拍，瞎折騰的寧可不賣，謝謝！[] 請不懂的親搞清楚能量守恒定律是什么，搞清楚I=U[] 請具備一定的電源測試測量能力和設備，不要拿實驗室3A的可調穩壓電源測試本電源，先搞清楚自己需要什么樣的輸出，在確定需要提供一個什么樣的輸入參數[]不要用電子負載的CC模式測試限流電源[] 輸出電流調節范圍的意思是：輸入功率足夠的情況下假如輸出電源20V，接了個0.4Ω的電阻調節CC電位器，輸出電流只能調節在一個最小到最大50A的范圍，而無法調節到最低限制值（0A除外）【產品特性】[] 非隔離四開關同步buck boost[] 寬輸入DC12-95V，輸出DC1-95V[] 峰值效率>97.0%（直通模式高達99%）[] 過流保護、短路保護自恢復[] 遠程ON/OFF過溫保護溫控風扇[] 恒流指示，可選的電壓電流顯示表頭輸入電壓可調適合電池板燃料電池輸出電壓電流可調[] 輸出電壓電流外部可控（延時20ms）可選可調范圍的直通模式[] 電池充電反灌保護至95v[] 低靜態電流、快速的動態響應、恒頻工作MEI方便預測[] 功率可達1000W以上(輸入輸出>48V>[] 無特殊指定，所有測試均在48V輸入電壓，純阻性負載及25℃室溫下測得，如有更改，恕不另行通知【使用說明】VIN+：功能：電源輸入正極。功能描述：INPUT+。不可接交流、不得接反GND：功能：電源輸入輸出負極。功能描述：公共負極VO+：功能：電源輸出正極。功能描述：輸出正極，接電池正負極不得接反RX1：功能：輸入跟蹤電壓調節，順時針值增加。輸入功率不夠，輸入電壓下降的時候自動鉗位在設置電壓，自動降低輸出電流。功能描述：適合燃料電池、電池板、發電機輸入應用。例如電池板最大功率電壓36v，則輸入給36v，順時針調節RX1直到 led2剛好亮為止。強制輸入低于36V則無輸出。RX2：功能：輸出電流調節，順時針調節輸出電流增加。功能描述：電位器25圈對應輸出電流O-20A變化，若電位器損壞或者開路，輸出電流限制值則為10ARX3：功能：輸出電壓調節，順時針調節輸出電壓增加。功能描述：正常工作模式下RX2調節輸出電壓值,若電位器損壞或者開路輸出電壓則為48V。RSE：功能：輸出電流采樣電阻。功能描述：3m Ω電阻，lout=Vr/0.003.例如帶載vr=0.03V則當前輸出電流為10AP1：功能：溫控風扇12v/0.3供電接口。功能描述：左為+右為-，電流不得超過0.3A,不得短路P2-1：功能：控制GND。功能描述：接控制信號的負極。P2-2：功能：EN使能接口。功能描述：該PIN下拉到GND電源關閉,待機電流uA級別,若遠程控制建議加光耦隔離（線長易受干擾)P2-3：功能：輸出電壓控制接口。必須給20ms以上的上升沿時間，不得瞬間高頻控制。功能描述：接口對GND接入信號電壓0-2.1V控制輸出電壓0-94V變化。該信號不得為負，使用前RX2需要逆時針到底。P2-4：功能：輸出電流控制接口，必須給20ms以上的上升沿時間，不得瞬間高頻控制。功能描述：該接口對GND接入信號電壓0-2.1V控制輸出電流0-20A變化。該信號不得為負，使用前RX1需要逆時針到底。P3：功能：電壓電流顯示表頭接口。功能描述：為選配，用于顯示輸出電壓值LED：功能：綠色電源指示燈，紅色故障指示燈。功能描述：輸出限流、短路、過壓、過溫紅燈亮，電源工作綠色指示燈亮LED2：功能：CVIN工作指示燈。功能描述：輸入電壓低于預設值該燈亮。恒壓輸入 RX1應逆時針到底。注意：1、測試本電源必須保證輸入源能提供足夠大的電流（>35A)，以保證電源不崩潰甚至損壞2、輸入源啟動時間必須小于本電源的啟動時間（例如適配器作為輸入)，否者有可能無法帶載啟動3、輸入源連接到本電源的輸入導線不得過長（導線內阻不得過大)，否則電源無法帶載工作甚至有可能損壞4、若輸入源到本電源串聯有二極管，則應有足夠的輸入電壓余量保證本電源不被瞬間接通關斷帶來的過壓而損壞5、不要使用電子負載的CC模式作為本電源的負載，建議使用CR模式。cC模式吸收電流，本電源限流，恒流狀態下將導致本電源崩潰6、調節輸出電壓必須接一個小電流電阻負載（假負載)，保證電位器調節的實時性，否者輸出電壓變化緩慢，調節值不準確。【產品尺寸】【發貨清單】[]BKT095V20A1.單獨電源板 x1[]BKT095V20A with Heatsink1. 電源板 x12. 散熱器 x1
