現貨樹莓派2.13寸e-Paper電子墨水屏 紅黃黑白四色 250×122像素



請認準我們的賣場

型號:2.13inch e-Paper HAT (G)
品牌:微雪
顏色分類:2.13inch e-Paper (G) 不帶模塊,2.13inch e-Paper HAT (G) 帶模塊
配件類型:顯示屏
【產品特點】
[]
無需背光，斷電可長時間保持最后一屏的顯示內容
[]
功耗非常低，基本只在刷新時耗電
[]
SPI 控制接口，可接入 Raspberry Pi / Jetson Nano / 旭日 X3 派 / Arduino / STM32 等主控板
[]
板載電平轉換芯片，可兼容 3.3V 和 5V 電平接口
[]
提供完善的配套資料手冊(驅動板原理圖、Raspberry Pi / Jetson Nano / 旭日 X3 派 / Arduino / STM32 等示例程序)

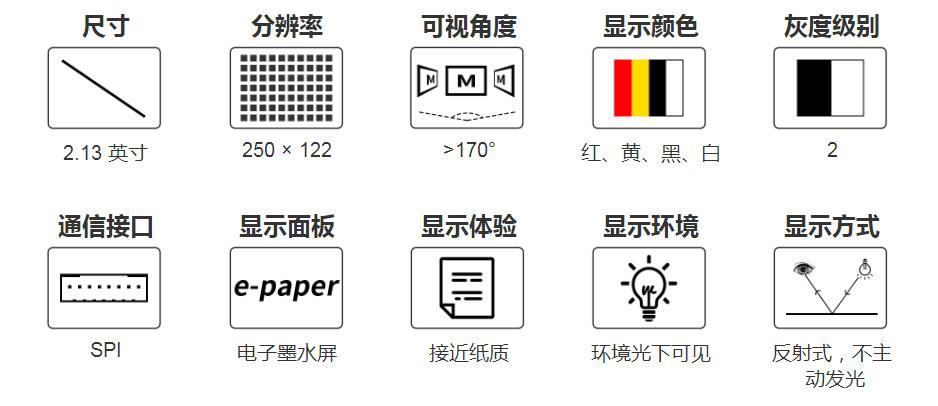

【產品參數】
[]
工作電壓：3.3V / 5V
[]
顯示顏色：紅、黃、黑、白
[]
通信接口：3-wire SPI、4-wire SPI
[]
灰度等級：2
[]
外形尺寸：65.0 × 30.2mm
[]
全局刷新：25s
[]
顯示尺寸：48.55 × 23.70mm
[]
刷新功耗：< 10mW
[]
點距：0.1943 × 0.1942mm
[]
休眠電流：< 0.01uA (接近 0)
[]
分辨率：250 × 122 pixels
[]
可視角度：> 170°
【基于 Raspberry Pi 40PIN接口設計】
[]
適用于 Raspberry Pi 系列主板、Jetson Nano、旭日 X3 派
圖片僅供展示，本產品不含樹莓派主板

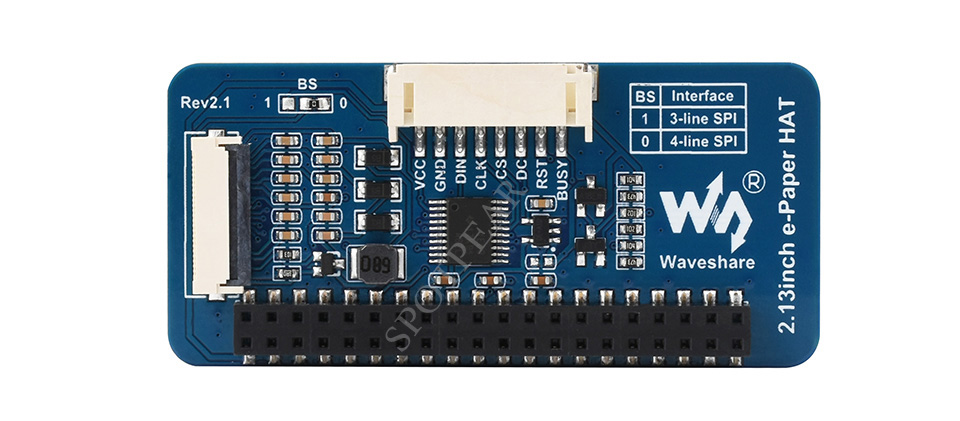

【預留 SPI 控制接口】
[]
方便接入 Arduino / STM32 等主控板
[]
VCC：3.3V / 5V
[]
GND：GND
[]
DIN：SPI 通信 MOSI 引腳
[]
SCLK：SPI 通信 SCK 引腳
[]
CS：SPI 片選引腳 (低電平有效)
[]
DC：數據/命令控制引腳 (高電平表示數據，低電平表示命令)
[]
RST：外部復位引腳 (低電平復位)
[]
BUSY：忙狀態輸出引腳 (高電平表示忙)
【板載電平轉換芯片】
[]
可兼容 3.3V 和 5V 單片機接口

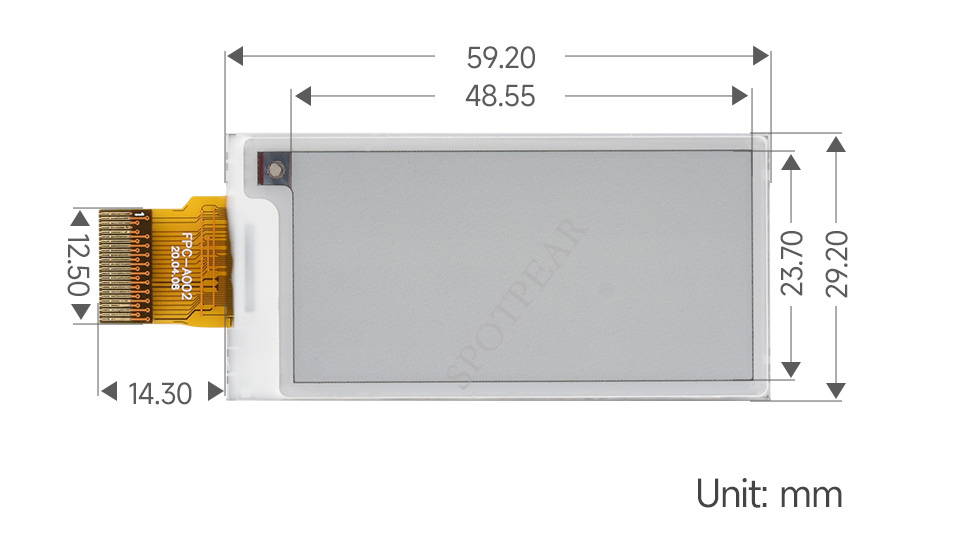

【產品尺寸】
【發貨清單】
[]

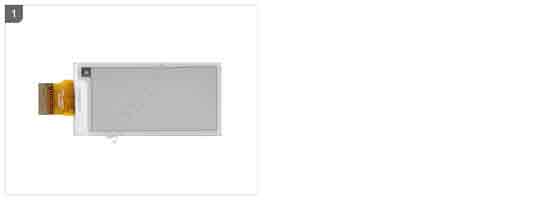

2.13inch e-Paper (G)
[]
2.13inch e-Paper HAT (G)
1. 2.13inch e-Paper Module (G) × 1
2. PH2.0 8PIN 連接線 × 1
