現貨1.69寸LCD顯示屏SPI接口彩色240×280適用于arduino樹莓派STM32



請認準我們的賣場

品牌:微雪
【產品特點】
[]
240 × 280 分辨率，262K 彩色，能清晰地顯示彩色圖片
[]
使用 SPI 控制，確保不會占用太多接口引腳資源，可接入 Raspberry Pi / Arduino / STM32 等主控板
[]
提供完善的配套資料手冊 (Raspberry Pi / Arduino / STM32 等示例程序)
【產品參數】
[]
工作電壓：3.3V / 5V
[]
分辨率：240 × 280 pixels
[]
通信接口：4-wire SPI
[]
顯示尺寸：27.97 × 32.63mm
[]
顯示面板：IPS
[]
像素大小：0.11655 × 0.0.11655mm
[]
控制芯片：ST7789V2
[]
產品尺寸：31.50 × 39.00mm
【板載電平轉換芯片】
[]
兼容 3.3V / 5V 電源輸入
【SPI 控制接口】
[]
可接入 Raspberry Pi / Arduino / STM32 等主控板
VCC
電源正 (3.3V / 5V 電源輸入)
GND
電源地
DIN
SPI 數據輸入
CLK
SPI 時鐘信號輸入
CS
片選，低電平有效
DC
數據/命令，低電平表示命令，高電平表示數據
RST
復位，低電平有效
BL
背光
【硬件連接】
[]

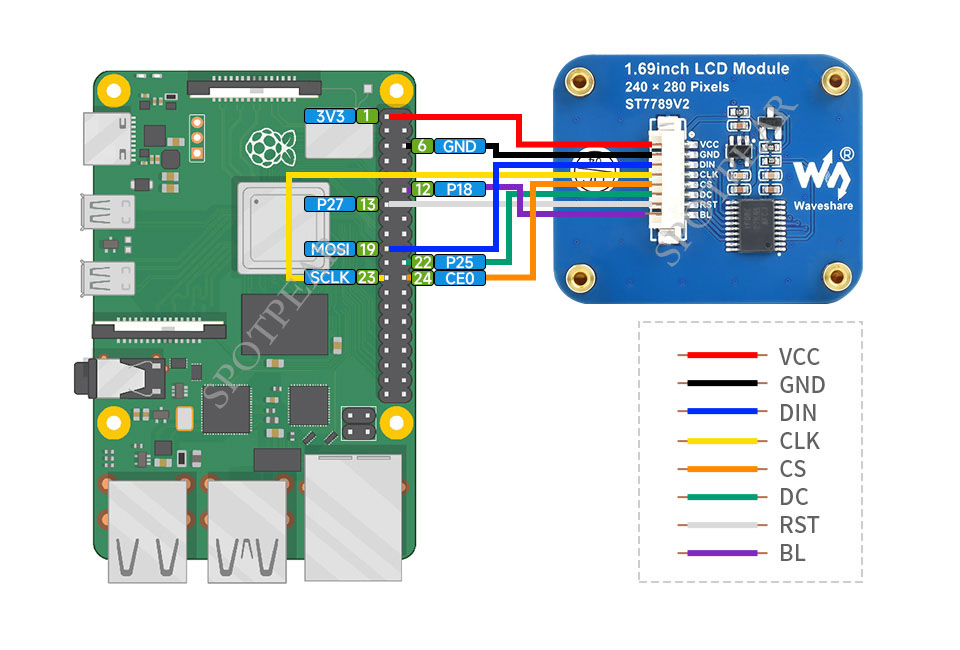

接入 Raspberry Pi 主板
[]
接入 Arduino 主板
[]

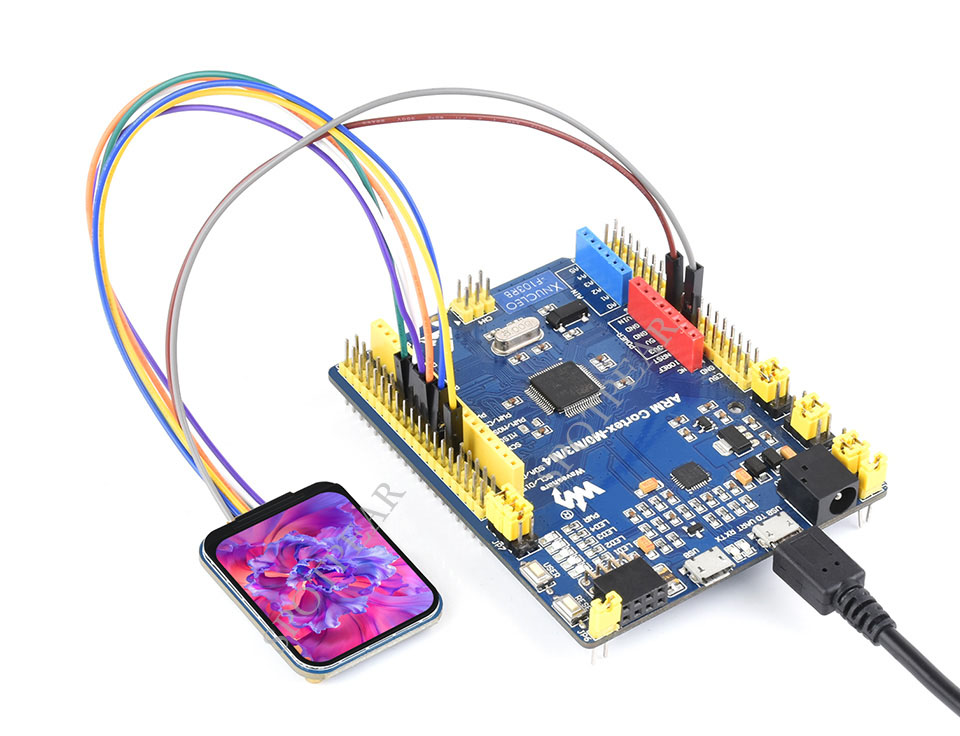

接入 STM32 主板
【使用示例】
【產品尺寸】
【發貨清單】
[]
1.69inch LCD Module × 1
[]
GH1.25 8PIN 連接線 20cm × 1
