請認準我們的賣場

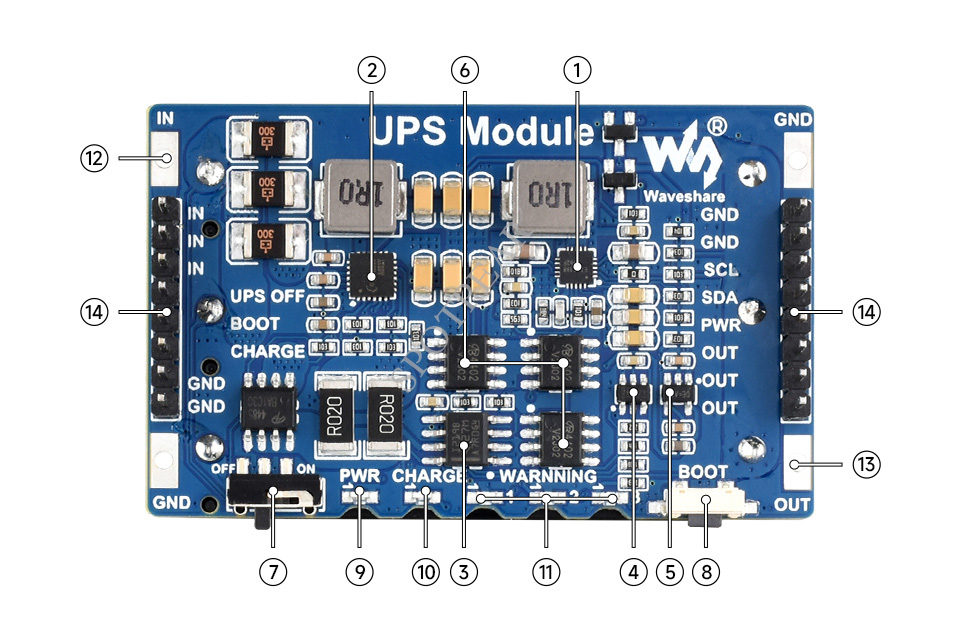

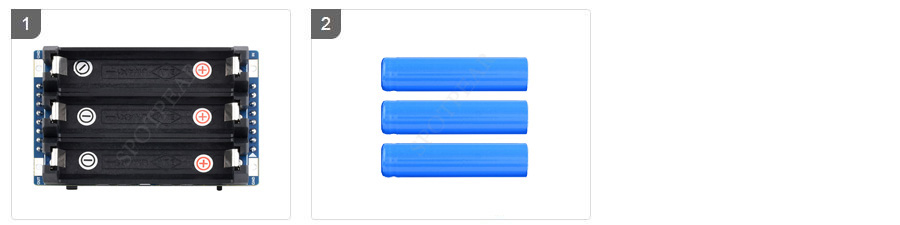

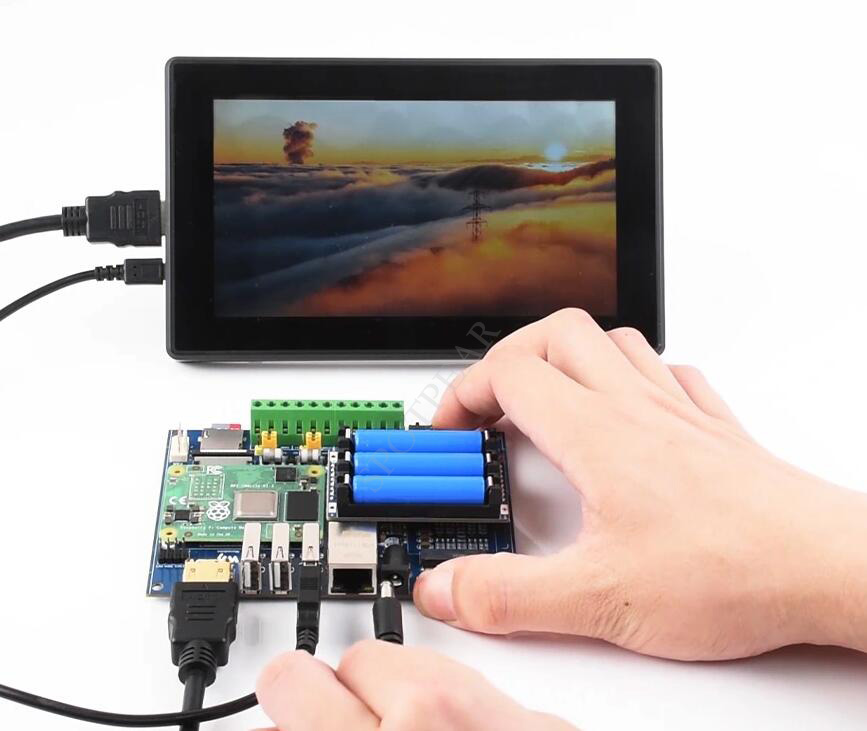

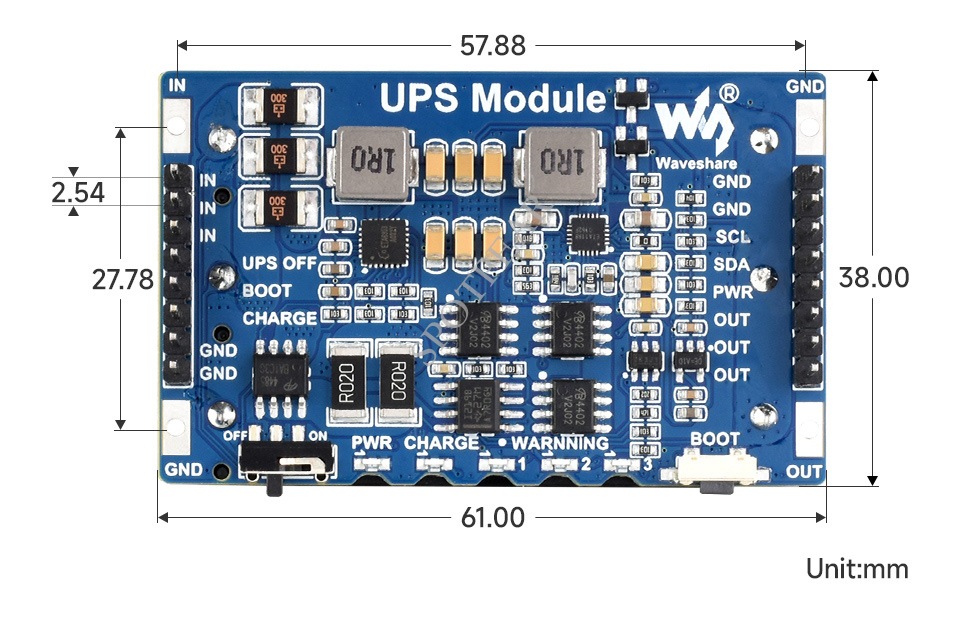

型號:UPS Module Mini品牌:微雪顏色分類:單板（不帶電池）,UPS模塊帶電池 (10440 電池 × 3)配件類型:擴展板【產品特性】[]迷你 UPS 擴展板，方便焊接或集成到小車設計、工控設備中[]可通過 I2C 接口通信，測量電池電壓、電流、功率和剩余電量等參數，實時檢測模塊工作狀態[]板載多個功能引腳，并提供了焊盤跟排針兩種充放電方式[]板載電池保護電路，防過充、防過放、防過流、防短路和防反接，均衡充電，工作穩定更安全[]板載 5V 穩壓芯片，連續輸出電流可達 2.5A[]板載警示指示燈，方便查看電池是否接反和充電狀態[]提供完善的配套資料手冊【產品參數】[]輸出電壓：5V 2.5A[]充電電壓：5V 3A[]控制接口：I2C[]電池規格：350mAh 10440 鋰電池 × 3 (并聯)[]產品尺寸：61 × 38mm【版本選擇】【支持同時充電和放電 不間斷供電】[]接入外部電源，會同時給系統供電和鋰電池充電[]斷開外部電源，會自動切換成鋰電池供電，不會影響系統正常運行圖片僅供展示，本產品不含圖中的 CM4、CM4 底板 和 SD 卡【實時檢測模塊工作狀態】[]可通過 I2C 接口通信，測量電池電壓、電流、功率和剩余電量等參數圖片僅供展示，詳細配置請參考配置清單【安全穩定的電路設計】[]板載電池保護電路，防過充、防過放、防過流、防短路和防反接[]均衡充電，工作穩定更安全【資源簡介】1. ETA11885V 電源穩壓芯片2. ETA6953電池充放電芯片3. INA219電壓電流監測芯片4. S8261電池保護芯片5. RT91933.3V 電源穩壓芯片6. AO4402電池保護 MOS 管7. UPS 開關控制 UPS 輸出8. BOOT 按鍵激活電池：低電平有效9. 電源開關指示燈打開 UPS 開關時，燈亮起10. 充電指示燈燈亮：正在充電閃爍：電池異常或者沒有接入電池燈滅：表示充電完成或者未充電11. 電池反接警示燈電池接反時，指示燈會亮起12. 充電輸入接口5V 3A13. UPS 輸出接口5V 2.5A14. 多功能接口【接口定義】[]IN：電源輸入 (5V 3A)[]OUT：UPS 輸出（5V 2.5A）[]GND：電源地[]UPS OFF：UPS 關閉 (連接 PWR 時 UPS 關閉)[]BOOT：電池激活 (低電平有效)[]CHARGE：充電指示 (低電平表示正在充電)[]SCL：I2C 時鐘[]SDA：I2C 數據[]PWR：UPS 開關 (連接 UPS OFF 時，關閉 UPS 輸出)[]說明：IO 電平為 3.3V；使用排針充放電時，建議連接所有輸入輸出排針，以便減少排針壓力【產品尺寸】【鋰電池使用注意事項】[]鋰聚合物和鋰離子電池很不穩定。如果充電或使用不當，可能會導致火災，人身傷害和財產損失[]對電池組充電和放電時，電池極性切勿連接錯誤。請勿選用其他劣質的充電器或充電板對鋰電池進行充電[]請勿使用舊電池，或混用舊電池和新電池，避免其他品牌的電池[]如需另購鋰電池產品，須確保電池參數與鋰電池擴展板兼容，推薦選擇正規的電池廠家，并需要自行老化測試確保鋰電池能夠穩定安全工作[]鋰電池具有循環壽命，請在達到使用壽命或在使用兩年時（以先到者為準），用新電池更換舊電池[]請妥善放置電池類產品，遠離易燃易爆類物品，遠離兒童，避免因保管不慎，引發安全事故【發貨清單】[]UPS Module Mini × 1[]UPS Module Mini Acce A1. UPS Module Mini × 12. 10440 電池 (3PCS) × 1
