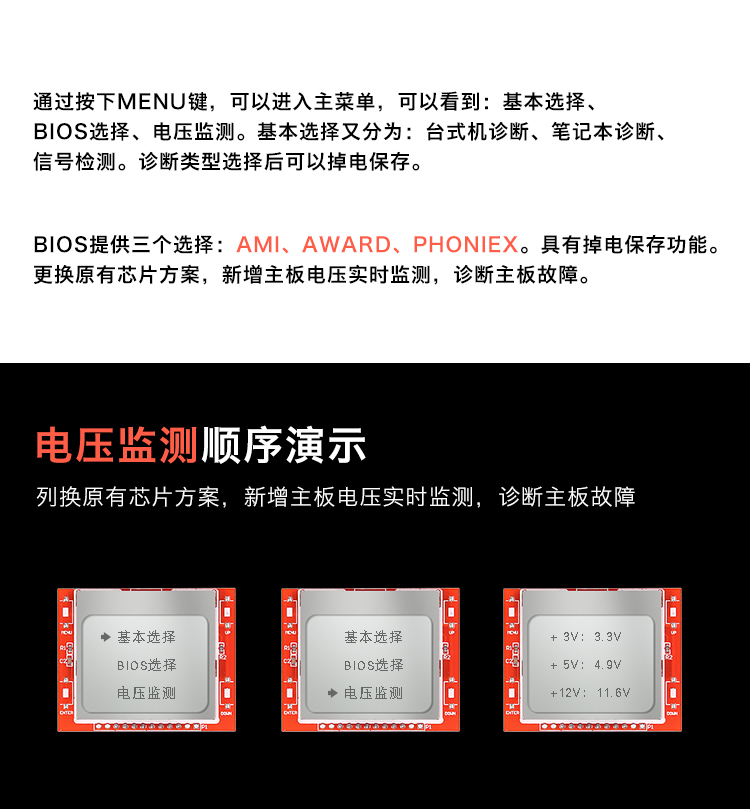

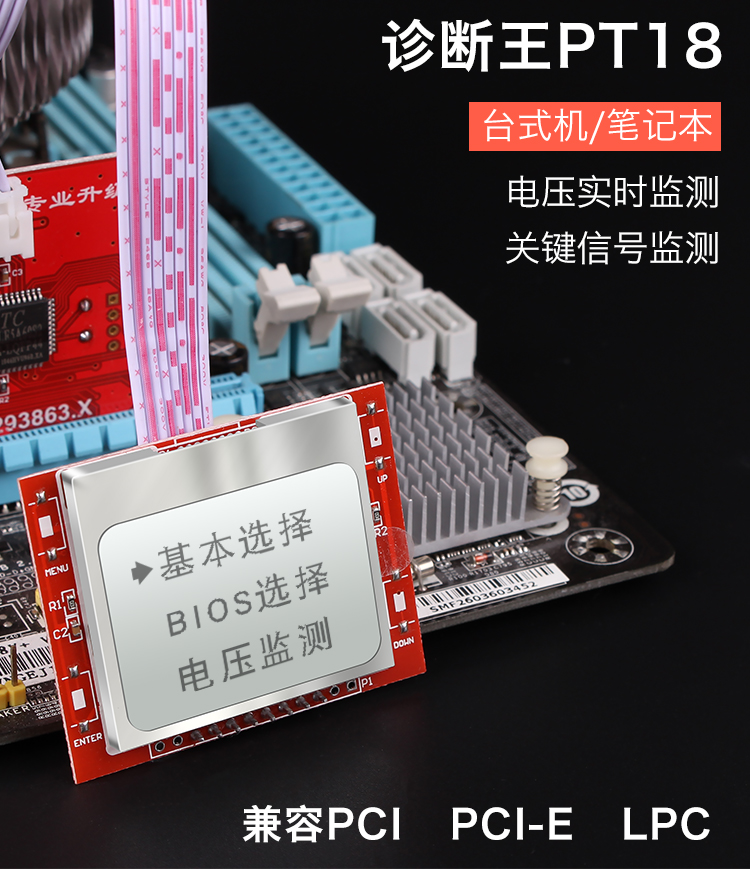

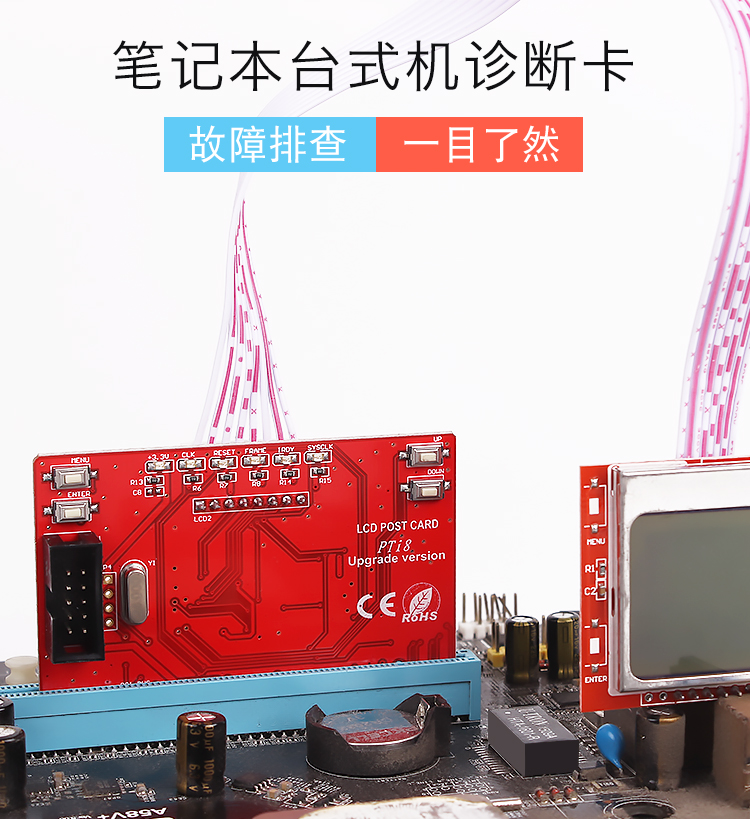

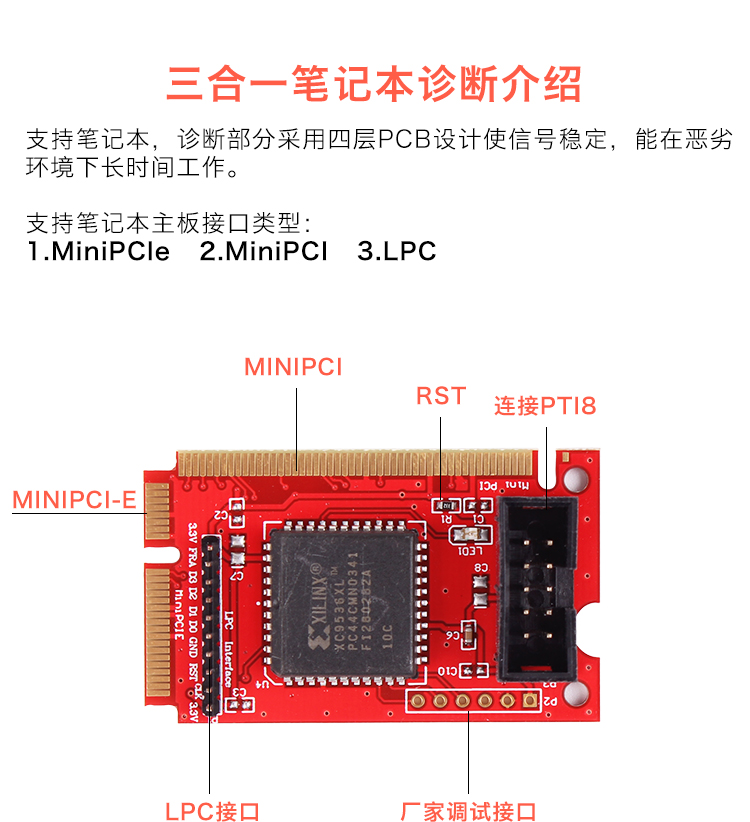

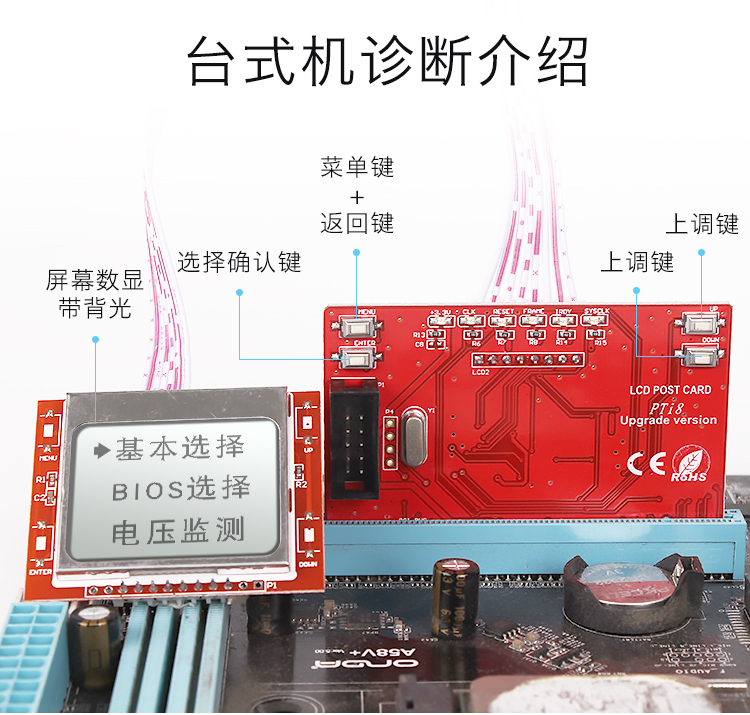

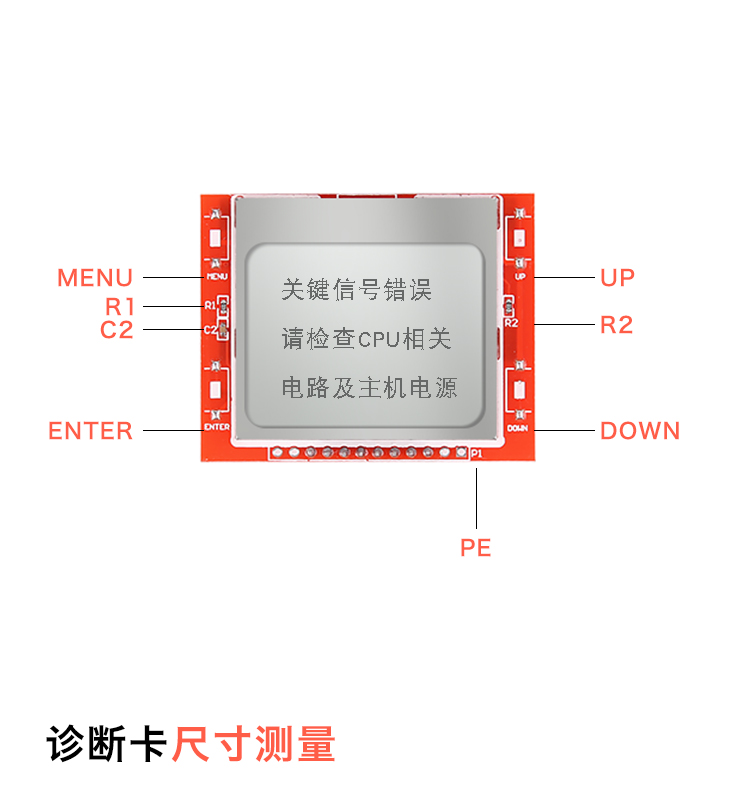

品牌:鹿仙子買一送16清單：MINIPCIE、MINIPCI、LPC三種接口，雙屏擴展功能，因為機箱狹小而看不到中文內容的情況得到解決。臺式機診斷方面，繼承PTi6的優點，除此之外，繁體診斷卡更換原來的芯片方案，采用更便捷的三級菜單操作，新增上百條診斷碼，具有電壓實時監測、關鍵信號檢測等功能，結合MutiPost技術，全監聽大多數主板POST端口，使診斷更有效。診斷卡兼容主板的PCI插槽，通過了眾多主流主板(包括品牌機和兼容機)的嚴格測試，測試范圍涉及INTEL和AMD主流產品（聯想、華碩、DELL、東芝、惠普等）。同時，向下兼容性也已經過INTEL 815,INTEL 845,INTEL 865,INTEL 915,INTEL 945，INTEL 965，ATI SB600,ATI Xpress 200,ATI Xpress 1100,AMD 480X 芯片組等一系列?1.華碩 P7P55D：測試平臺使用INTEL LGA 1156系列 Core i7,Core i5處理器， Intel P55系列芯片組。2.惠普 DC7100 915G主板：LGA 775 Celeron D 集成顯聲網卡。3.華碩 P6T: 測試平臺使用INTEL LGA 1156系列 Core i7處理器， Intel X58系列芯片組。4.聯想760G 主板 M3A760M 雙核 支持AM3 帶HDMI DDR3。5.華碩P5Q: 測試平臺使用INTEL LGA 775系列,Core2 Duo ,Pentium D Celeron D處理器， Intel P45系列芯片組。6.戴爾 DELL Optix GX280 775針 I915G+ICH6。7.華碩 M2N_SLI: 測試平臺使用AMD AM2 940系列處理器, nVIDIA 560系列芯片組,8.華碩STRIKER: 測試平臺使用INTEL LGA 7750系列處理器 , NVIDIA78i系列芯片組9.華碩 P5N7: 測試平臺使用INTEL LGA 775系列Conroe,Pentium D,Celeron D處理器 , nVIDIA 560系列芯片組10.華碩 P6T: 測試平臺使用INTEL LGA 1156系列 Core i5處理器， Intel X58系列芯片組功能說明:1、繁體診斷卡PTi8外觀圖如下所示，四個按鍵分別是：MENU、ENTER、UP、DOWN。MENU在未進菜單時作為菜單鍵，進入菜單后作為后退鍵；ENTER為確認鍵，按下為進入下一個菜單或選擇某項功能；UP為菜單上翻鍵，也作為查閱上一診斷碼按鍵；DOWN為菜單下翻鍵，也作為查閱下一診斷碼按鍵。2、板上6個LED燈分別為3.3V、CLK、ESET、FRAME、IRDY、SYSCLK。3.3V為PCI插槽正3.3V供電指示燈；CLK為PCI插槽時鐘輸出指示燈，正常情況為微亮；RESET為PCI插槽復位信號指示燈，復位會閃一下；FRAME為PCI插槽FRAME指示燈；IRDY為PCI插槽IRDY指示燈；SYSCLK為診斷卡系統信號燈，正常工作時為閃動。3、作為臺式機主板診斷時，請確保診斷卡此時的診斷狀態為臺式機診斷，如果不是，請在上電后進入菜單中的“基本選擇”，選中“臺式機診斷”，然后再重新上電診斷。當CPU和關鍵信號正常時，液晶屏會自動顯示“當前診斷卡診斷碼”和“上一診斷碼”，嵯允痙碧騫收轄饈禿臀拗傅?,本診斷卡可以保存5個歷史診斷碼（相當于是10位診斷卡），按“UP”或“DOWN”可實現上翻和下翻功能。如果此時PCU不工作或關鍵信號無效，診斷卡會先顯示RST、IRDY、FRAME三個關鍵信號的情況，再提示“關鍵信號錯誤，請檢查PCU相關電路及主機電源”。如果誤選成筆記本診斷但用于臺式機主板，診斷卡會提示“筆記本診斷錯誤，請檢查CPU相關電路及主機電源”。4、作為筆記本主板診斷時，請確保診斷卡此時的診斷狀態為筆記本診斷，如果不是，請在上電后進入菜單中的“基本選擇”，選中“筆記本診斷，然后再重新上電診斷。當PCU正常工作時，液晶屏會自動顯示“當前診斷卡診斷碼”和“上一診斷碼”，會顯示中文故障解釋和維修指導,本診斷卡可以保存5個歷史診斷碼（相當于是10位診斷卡），按“UP”或“DOWN”可實現上翻和下翻功能。如果此時PCU不工作，診斷卡會顯示：“筆記本診斷錯誤，請檢查CPU相關電路及主機電源”。如果誤選成臺式機診斷類型，而?糜詒始潛局靼逭鋃希饈閉鋃峽ɑ崽崾鞠喙氐男藕糯砦蠹癈PU故障。（為了避免出錯，使用前要選好診斷類型，選中后下次使用不用再選擇，本卡具有斷電保存診斷類型功能）5、由于在不同的BIOS中，同一診斷碼輸出代表不同的意思，繁體診斷卡同時收錄了AMI WIN BIOS 版代碼 、AWARD 6.0版本代碼 Phoenix 6.0版本代碼，除此之外，還新增上百條診斷碼。根據客戶的主板BIOS選擇對應的類型。按MENU進入主菜單后，可以看到“BIOS選擇”，按ENTER進入會顯示“AMI、AWARD、PHOENIX”三個類型的BIOS。選到對應的BIOS再按下確認，液晶屏會提示當前類型已選擇，BIOS的選擇具有斷電保存功能。6、診斷卡可以查詢PCI關鍵信號的有效性，進入主菜單后選擇“基本選擇”，再選“信號檢測”可以查詢當前RST、IRDY、FRAME三個信號的有效性。7、電壓時實監測功能的出現，讓你能對主板上每一組關鍵電源都有透徹的了解。進入主菜單就可以看到“電壓監測”選項，提供3.3V、5V、12V三組電壓的實時監測結果。8、診斷卡提供雙屏接口，在一些工作場合更為實用。在使用雙屏時，手盡量不要去摸到裸露的連接焊點，以免造成顯示白屏，如果不慎手碰到焊盤出現白屏，請重新給診斷卡上電，就可以正常顯示。通過按下MENU鍵，可以進入主菜單，可以看到：基本選擇、BIOS選擇、電壓監測。基本選擇又分為：臺式機診斷、筆記本診斷、信號檢測。診斷類型選擇后可以掉電保存。BIOS提供三個選擇：AMI、AWARD、PHONIEX。具有掉電保存功能。1616731872
