現貨雙通道200M虛擬示波器48M帶寬USB數據記錄儀頻譜信號源邏輯分析儀



全場現貨

品牌:儀星
型號:205A

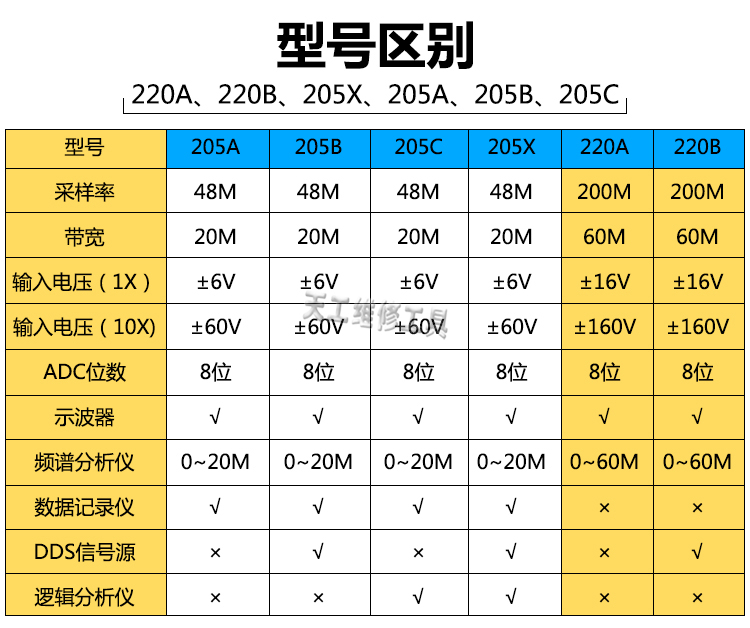

顏色分類:A:205A【48M示波器】,C:205C【48M示波器+邏輯分析】,B:205B【48M示波器+信號源】,E:220A【68M帶寬+200采樣】,D:220B【200M采樣+信號源】,H:新款205X【信號源+邏輯分析】
產品名稱：
送四件 雙通道200M虛擬示波器48M帶寬USB數據記錄儀頻譜信號源
升級版驅動軟件系統支持：
支持Xp、Win7(32)、Win7(64)、Win8(32)、Win8(64)、Win10(32)、Win10(64)
USB接口數字存儲示波器，秉承優良性能，完全金屬外殼(屏蔽電磁干擾)，微型化便攜式設計，免電源，即插即用，讓測量變得輕松有趣！
配3件：
防靜電鑷子1個+元件收納盒1個+表筆1對
F：
MDSO虛擬示波器【20M帶寬+雙通道+贈品】
A：
新款205A
【頻譜分析+數據記錄+贈品】
C：新款205C
【頻譜分析儀+數據記錄儀+邏輯分析+贈品】
B：新款205B
【頻譜分析+數據記錄+DDS信號+掃頻儀+贈品】
E：新款220A
【60M帶寬+200M采樣率+贈品
】
D：新款220B
【60M帶寬+200M采樣率+DDS信號+贈品】

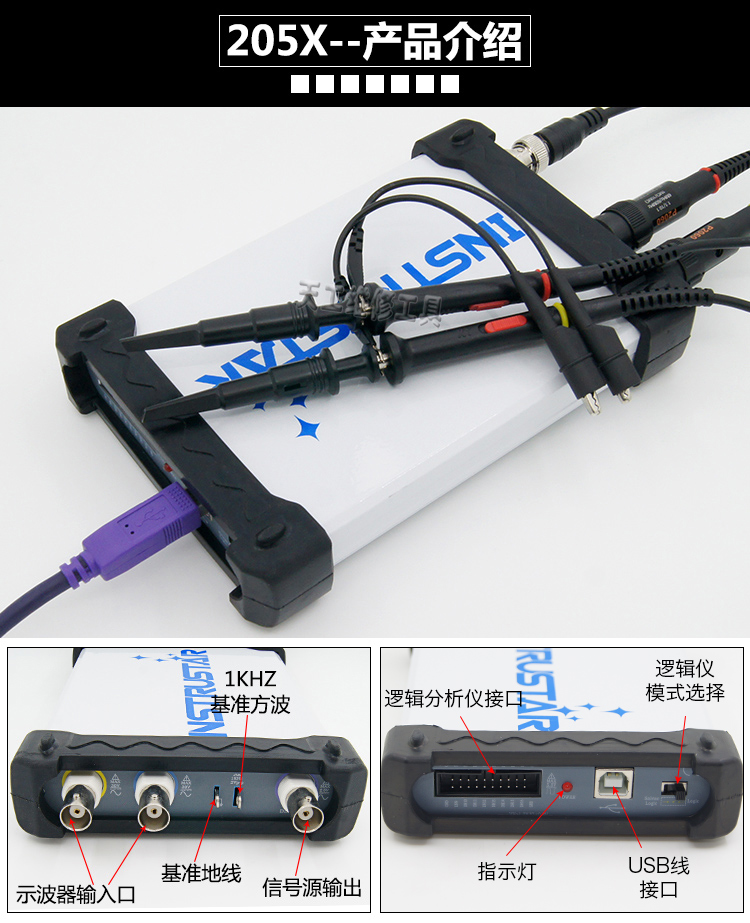

H：（推薦款）205X
【20M帶寬+48M采樣率+DDS信號+邏輯分析+贈品】

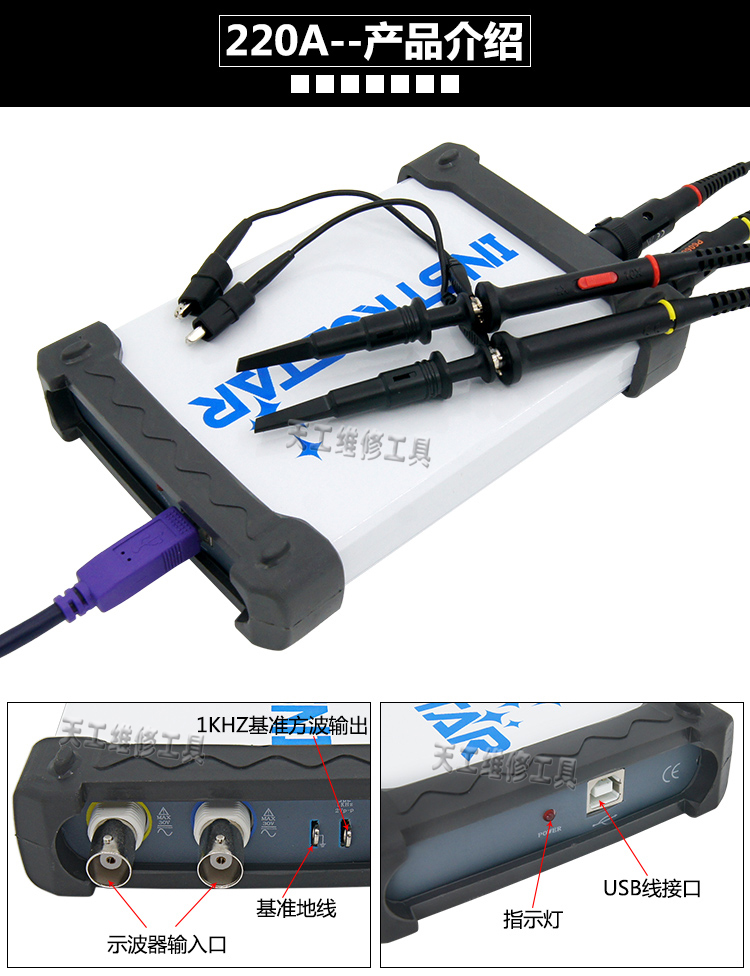

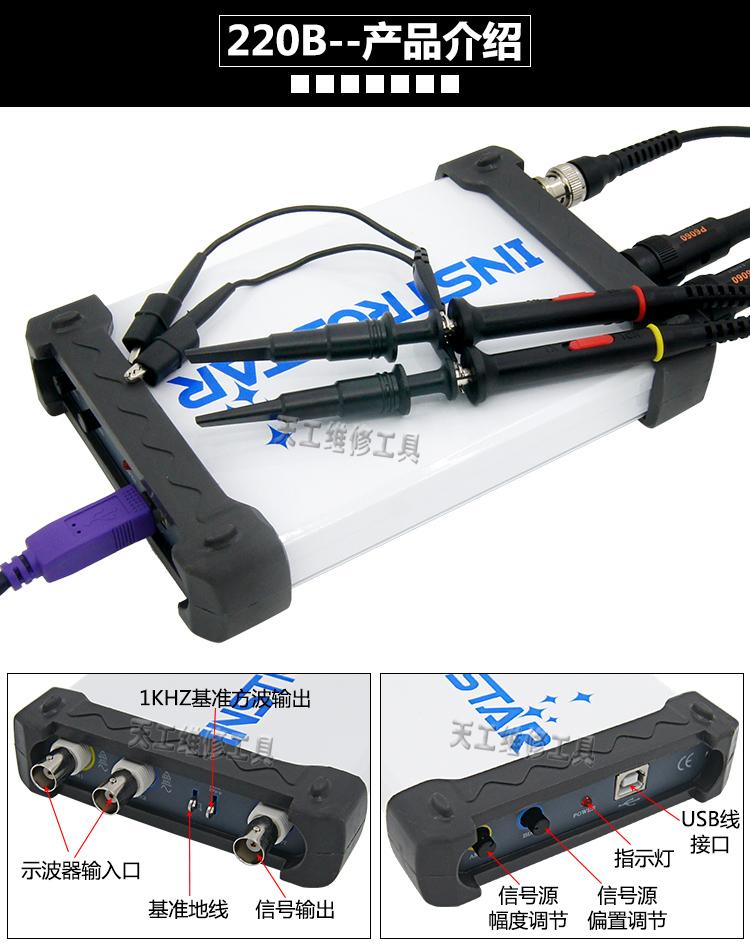

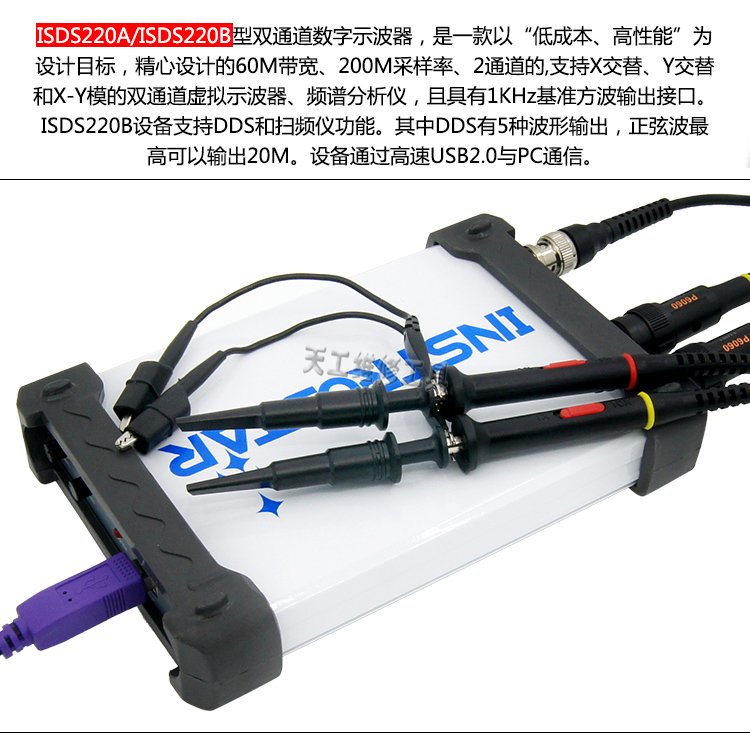

ISDS220A/ISDS220B
型雙通道數字示波器，是一款以“低成本、高性能”為設計目標，精心設計的
60M帶寬、200M采樣率
、
2通道的,支持X交替、Y交替和X-Y模式的雙通道虛擬示波器、頻譜分析儀，且具有1KHz基準方波輸出接口。ISDS220B設備支持DDS和掃頻儀功能。其中DDS有5種波形輸出，正弦波zui高可以輸出20M。設備通過高速USB2.0與PC通信。

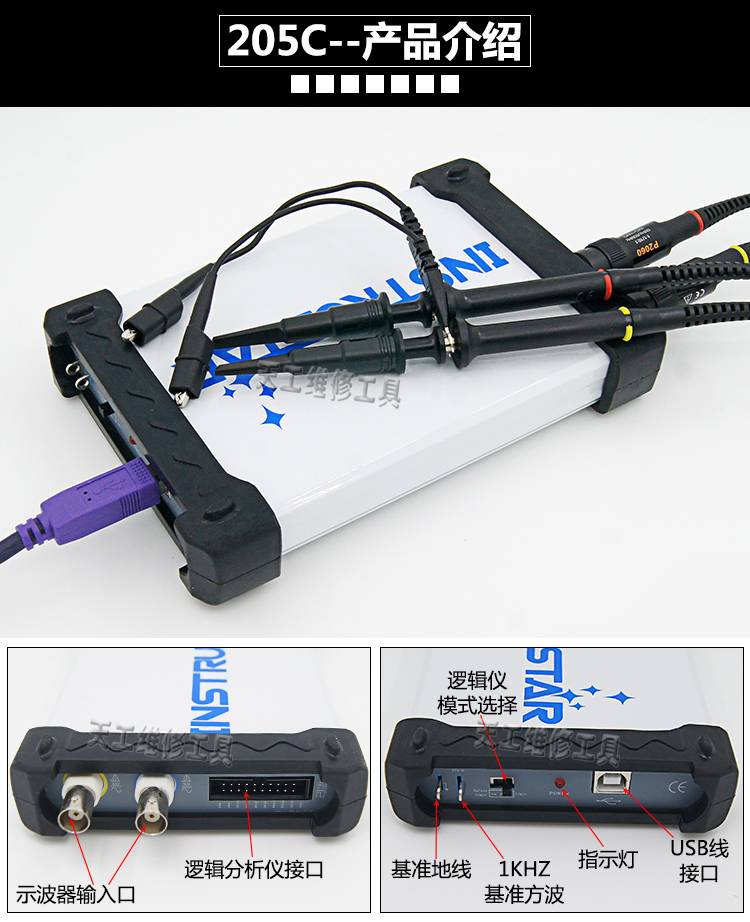

ISDS205A
/
ISDS205B
/
ISDS205C
型雙通道數字示波器，是一款以“低成本、高性能”為設計目標，精心設計的
2
0
M帶寬
、
48
M
采樣率、2通道的,支持X交替、Y交替和X-Y模式的雙通道虛擬示波器
、
頻譜分析儀，數據記錄儀，且具有1KHz基準方波輸出接口。
軟件功能介紹：
1.
雙輸入示波器
（單通道，16Msps，3MHz帶寬）
1.雙輸入示波器
（單通道，16Msps，3MHz帶寬）
2.
8通道邏輯分析儀
3.
混合信號示波器
4.
雙通道電壓表
5.
協議分析儀
SPI, I2C, Async, USB, PS/2, SM Bus, Sync Serial, CAN, 1-Wire, Parallel busses
6.
數據記錄儀
7.頻率計
8.遠程控制器
9.
PWM信號發生
10.
頻率發生器
11.
I2C調試助手
12.
脈沖計數器
13.
8通道數字信號發生器
產品簡介
1、流線型設計，體積小巧，USB2.0接口，免電源。
2、更適合于筆記本電腦，生產線維修調整，便于出差使用。
3、小的尺寸(mm):150(L)x100(W)x30(H)，便于攜帶。
4、高刷新率，高采樣率，48MS/s實時采樣。
5、軟件支持: Windows XP（SP3），Win7（32位），Win7（64位）。
6、波形加、減、乘、X-Y顯示。
7、波形數據可以按時間和電壓輸出到EXCEL，BMP，OSC。
8、FFT頻譜分析。
9、一臺電腦可同時連多臺示波器。
技術指標
數字存儲示波器
通道
2
阻抗
1M
Ω
25pF
耦合
AC/DC
垂直分辨率
8Bit
電壓量程
-6V~6V（探頭 X1）
-60V~60V（探頭 X10）
垂直精度
±
3%
時基量程
1ns-20s
垂直位置可調
10mV/div-10V/div
（
1M
Ω
）
輸入保護
Diode
嵌位
自動設置
有
(10Hz?to?20MHz)
觸發方式
自動
,
連續
,
單次
觸發斜率
+/-
觸發電平可調
有
觸發類型
模擬
觸發源
CH1,?CH2
存儲深度
1MB/CH
單次帶寬
20MHz
zui
數字存儲示波器
通道
2
阻抗
1M
Ω
25pF
耦合
AC/DC
垂直分辨率
8Bit
電壓量程
-6V~6V（探頭 X1）
-60V~60V（探頭 X10）
垂直精度
±
3%
時基量程
1ns-20s
垂直位置可調
10mV/div-10V/div
（
1M
Ω
）
輸入保護
Diode
嵌位
自動設置
有
(10Hz?to?20MHz)
觸發方式
自動
,
連續
,
單次
觸發斜率
+/-
觸發電平可調
有
觸發類型
模擬
觸發源
CH1,?CH2
存儲深度
1MB/CH
單次帶寬
20MHz
大實時取樣率
48MS/s
取樣率選擇
有
垂直模式
CH1,?CH2,?ADD,?SUB,?MUL
顯示模式
X
交替、
Y
交替和
X-Y
模式
光標測量
有
光標顯示
頻率
,
電壓
波形保存格式
Osc(
私有
)
、
Excel
和
Bmp
頻譜分析儀
通道
2
帶寬
20MHz
算法
FFT(18
種窗
)
、相關、功率譜
FFT
數據點
8-1048576
每通道
濾波處理
FIR支持任意幅度的頻率采樣法和Rectangle、bartlett、triangular、cosine、hanning、bartlett_hanning、hamming、blackman、blackman_Harris、tukey、Nuttall、FlatTop、Bohman、Parzen、Lanczos、kaiser、gauss的窗函數法；
IIR濾波器支持“巴特沃斯”、“切比雪夫I”、“切比雪夫II”、“橢圓”類型；
數據記錄儀
通道
2
通道
阻抗
1M
Ω
25pF
耦合
AC/DC
垂直分辨率
8Bit
電壓量程
-6V~6V
(
探頭
X1)
-60V~60V
(
探頭
X10)
采樣率
1
通道：
1
K~24M?Hz
2
通道：
1
K~
16
M?Hz
記錄文件
zui大
4G
，記錄時間跟采樣率有關

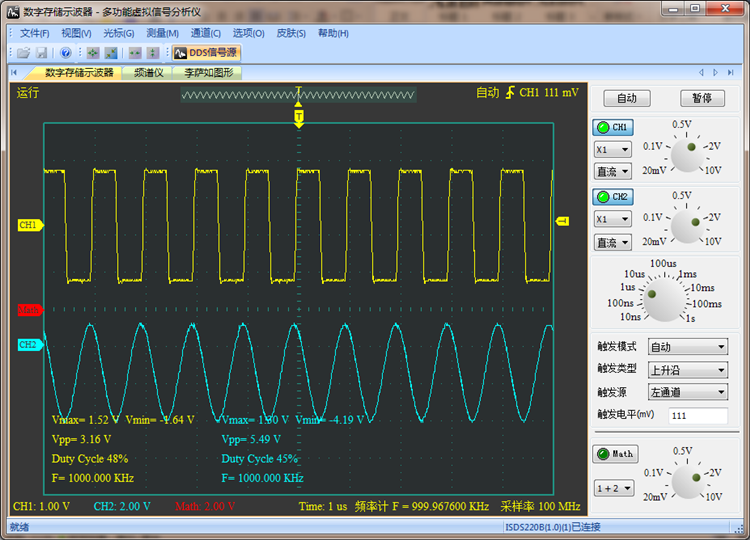

圖片展示1：軟件界面展示
介紹：功能強大的專業版軟件，采用自行設計的數字信號處理算法，將
FFT
頻譜、功率譜、相關，以及數字濾波器集成在一起。
（1）簡化版軟件界面（中英文）
介紹：功能強大的專業版軟件，采用自行設計的數字信號處理算法，將 FFT頻譜、功率譜、相關，以及數字濾波器集成在一起。
其中fft支持8-1048576點的選擇，支持Rectangle、bartlett、triangular、cosine、hanning、bartlett_hanning、hamming、blackman、blackman_Harris、tukey、Nuttall、FlatTop、Bohman、Parzen、Lanczos、kaiser、gauss、dolph_chebyshev 多達18種窗；
功率譜支持，自功率譜和互功率譜的計算；
相關支持，自相關和互相關的計算；
數字濾波器，支持IIR和FIR濾波器設計。
IIR支持“巴特沃斯”、“切比雪夫I”、“切比雪夫II”、“橢圓”類型的濾波器設計；
FIR支持任意幅度的頻率采樣法和Rectangle、bartlett、triangular、cosine、hanning、bartlett_hanning、hamming、blackman、blackman_Harris、tukey、Nuttall、FlatTop、Bohman、Parzen、Lanczos、kaiser、gauss和dolph_chebyshev窗函數法的設計。
該軟件，支持對采集的信號，直接的用設計的濾波器處理，并顯示濾波結果，讓你的設計濾波器更加的簡單化。
（1）

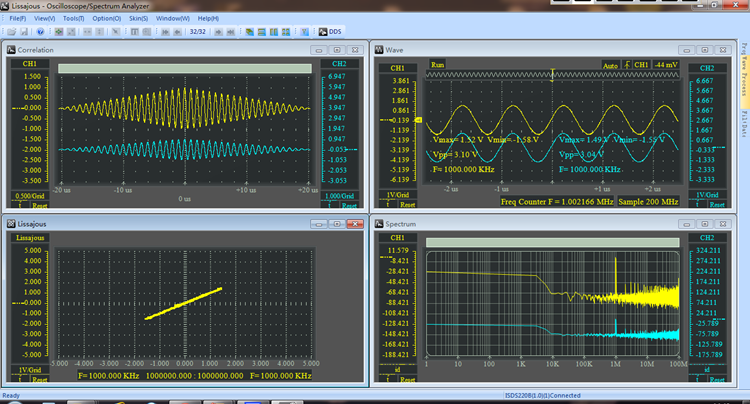

專業版 同時顯示 1M正弦波 相關 頻譜 李薩爾圖形
（3）ISDS205A型接口介紹

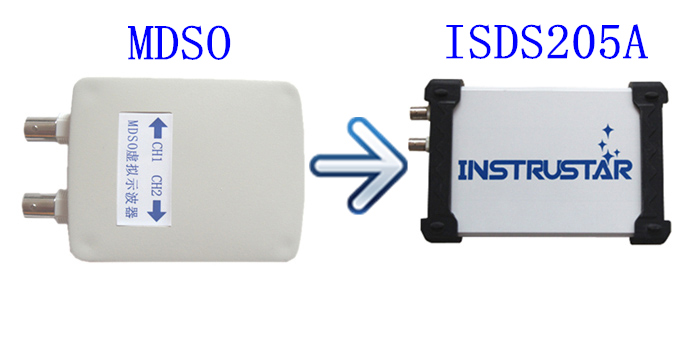

以下是MDSO虛擬示波器的參數：
1、通道數量:2；
2、采樣率：48MHz；
3、存儲深度：1M；
4、電壓分辯率:1V/256；
5、高速的USB2.0數據傳輸；
6、測量信號
數字存儲示波器
通道
2
阻抗
1M
Ω
25pF
耦合
AC/DC
垂直分辨率
8Bit
電壓量程
-6V~6V（探頭 X1）
-60V~60V（探頭 X10）
垂直精度
±
3%
時基量程
1ns-20s
垂直位置可調
10mV/div-10V/div
（
1M
Ω
）
輸入保護
Diode
嵌位
自動設置
有
(10Hz?to?20MHz)
觸發方式
自動
,
連續
,
單次
觸發斜率
+/-
觸發電平可調
有
觸發類型
模擬
觸發源
CH1,?CH2
存儲深度
1MB/CH
單次帶寬
20MHz
小輸入:-50V（配合探頭X10）；
7、測量信號輸入:+50V（配合探頭X10）；
（探頭X1檔位，可測試峰峰值10V之內信號）
8、測量頻率（理想）:正弦波-15MHz、方波-5MHz；
（根據采樣定理，理論測量值48MHz，但由于測試頻率增高，導致采樣點數較少，波形還原會有失真）
9、軟件觸發:上升沿、下降沿上升/下降沿、差分、上升+差分；
二、數據記錄儀特性
1、通道數量:2；
2、數據保存格式：OSC文件、CSV文件（可以使用Excel直接打
3、采樣率范圍:0.125MHz-8MHz（具體采樣率決定于電腦）；
（探頭X1檔位，可測試峰峰值10V之內信號，滿足常用電壓范圍）
4、測量信號輸入:-50V（配合探頭X10）；
5、測量信號輸入:+50V（配合探頭X10）；
三、軟件特征
1、可以保存波形；
2、開始、暫停功能；
3、游標移動測量電壓與時間；
4、實測信號的頻率,平均值,峰峰值的顯示；
5、方便的Windows仿實物的人機界面；
6、通過軟件界面進行各種切換操作；(時間，刻度,電壓刻度,關閉與開啟通道等)；
7、具有對保存的波形進行放大與縮小,視窗選定部分觀察功能；
8、
支持任意多畫面的同時顯示，便于波形的多樣分析；支持輸入波形硬件和軟件觸發；支持輸入波形的插值和等效采樣；支持輸入波形的“相加”、“相減”和“相乘”合成；支持對輸入波形加Rectangle、bartlett、triangular、cosine、hanning、bartlett_hanning、hamming、blackman、blackman_Harris、tukey、Nuttall、FlatTop、Bohman、Parzen、Lanczos、kaiser、gauss、dolph_chebyshev 18種窗；支持對輸入波形的濾波處理； 支持對輸入波形的“李薩茹圖形”、“幅頻”、“相頻”、“對數幅頻”、“自功率譜”、“對數自功率譜”、“自相關”和“互相關”的分析；支持在對數坐標系下，對輸入波形的“幅頻”、“相頻”、“對數幅頻”、“自功率譜”、“對數自功率譜”的分析
